Rocker Switch On Off Position: popoln vodnik za začetnike in strokovnjake

Razumevanjevklopno-izklopni položaj preklopnega stikalaje zelo pomemben dejavnik za profesionalce in amaterje, ki se ukvarjajo z električnimi ali elektronskimi napravami. Preklopno stikalo se uporablja na različne načine na različnih mestih, na primer v gospodinjskih izdelkih, na armaturnih ploščah avtomobilov, v računalniški opremi, v razdelilnikih in v tovarnah. Če vas zanimajo načini ugotavljanja, ali preklopno stikalo deluje ali ne, ter se seznanite z njegovo konstrukcijo, delovanjem in okvarami, potem boste v tem priročniku zagotovo našli odgovore.

Kaj je pregibno stikalo?

Preklopno stikalo je električno stikalo, ki se ob pritisku zaziba, namesto da bi se premikalo navpično. Zibanje tudi zaključi ali prekine tokokrog in nadzoruje električni tok. Preklopna stikala so postala priljubljena med inženirji. So močni, enostavni za uporabo in zanesljivi. Obstaja veliko vrst preklopnih stikal glede dizajnov, oblik in velikosti, vendar njihova primarna vloga ostaja enaka: zanesljiv vklop in izklop.

Prepoznavanje položaja za vklop in izklop preklopnega stikala

Ob vstopu v svet preklopnih stikal je eno prvih vprašanj, ki pridejo na misel: Kako ugotoviti, ali je stikalo vklopljeno ali izklopljeno? Industrija je poenostavila nalogo z nekaterimi splošnimi kazalniki. Poiščite mednarodne simbole, natisnjene na sprednji strani stikala ali vtisnjene nanj.

I= VKLOP
O= IZKLOP

S premikom stikala v smeri oznake, ki pravi "I", se sklene zadevni električni tokokrog in naprava se vklopi. Če stikalo obrnete v smeri oznake "O", se povezava prekine in naprava preneha delovati. Zahvaljujoč tako preprostim znakom je lahko zagotovljena varnost. V nekaterih situacijah se lahko uporabijo barvne vrednosti, ki berejo rdečo barvo za "ON" in črno ali belo barvo za "OFF".

Pogoste konfiguracije preklopnih stikal

Preklopna stikala so na voljo v več konfiguracijah: enopolna enosmerna stikala (SPST), dvopolna enosmerna stikala (DPST), enopolna dvojno vrzitev (SPDT) in dvopolna dvojno vrzitev (DPDT). Izbrana konfiguracija nakazuje, koliko tokokrogov lahko upravlja preklopno stikalo. Poleg tega razkriva, ali lahko stikalo opravlja svojo funkcijo v številnih položajih.

Standardno se funkcija vklopa in izklopa nanaša na zasnovo SPST, pri kateri en konec vklopi vir napajanja (ON), drugi konec pa ga izklopi (IZKLOP). Vendar lahko tipi stikal DPDT ali SPDT vključujejo več položajev za preklapljanje smeri ali ustvarjanje različnih povezav v vezju. Poznavanje zasnove preklopnega stikala pomaga pri pravilni povezavi in ​​uporabi.

Uporaba preklopnih stikal in njihovih položajev za vklop/izklop

Zaradi priročne zasnove in enostavne uporabe so preklopna stikala v številnih napravah. Tukaj so glavne aplikacije, kjer je pomembna pravilna identifikacija vklopljenega in izklopljenega položaja:

Gospodinjski aparati: V primeru kavnih avtomatov, vodnih hladilnikov, sesalnikov in ventilatorjev so bila prednostna preklopna stikala zaradi enostavne uporabe.
Avtomobilizem: položaj pregibnega stikala je vse, kar zadeva upravljanje armaturne plošče, oken, prilagajanja in osvetlitve.
Industrija: Težki stroji so se vedno zanašali na jasno označena in zanesljiva stikala.
Elektronika in računalniki: Ni treba posebej poudarjati, da električni trakovi, zasloni in ohišja uporabljajo preklopna stikala, da se izognejo težavam z napajanjem in upravljanjem.

Razumevanje informacij o preklopnem stikalu je ključnega pomena za nemoteno in varno delovanje naprav, kot prikazujejo navedeni primeri. Fizični položaj in razumevanje pomena simbolov pomagata preprečiti nenameren zagon in/ali zaustavitev naprav, ki lahko povzroči škodo ali poškodbe.

Vizualni in fizični znaki za položaj vklopa in izklopa

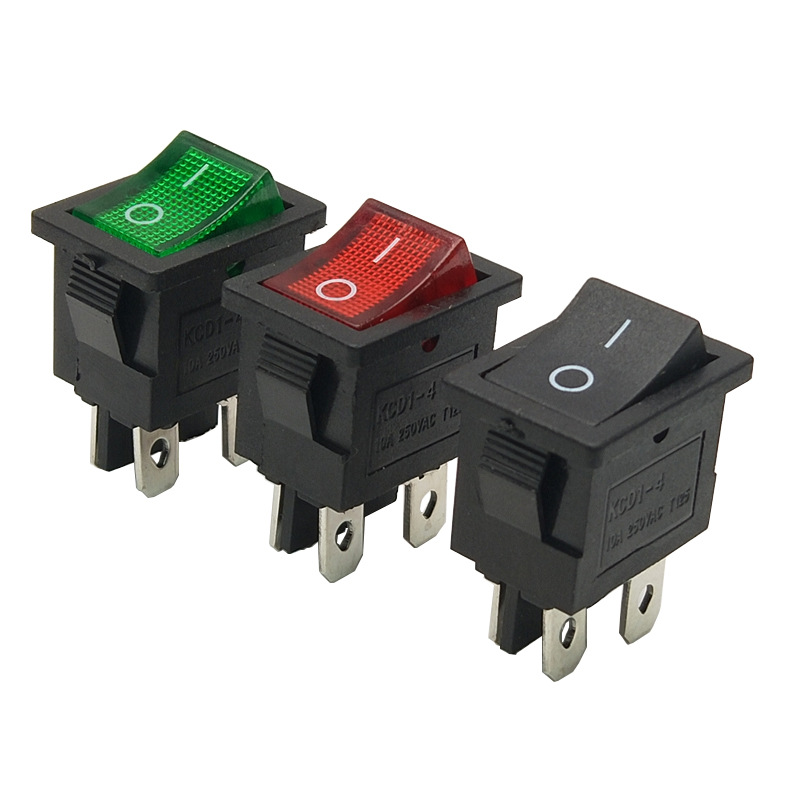

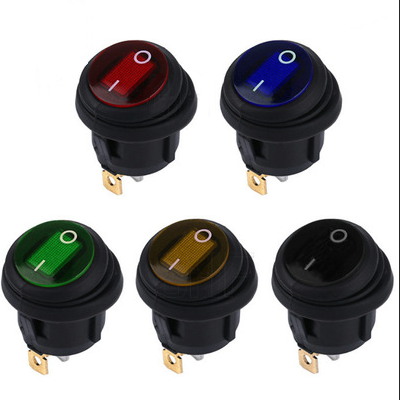

Poleg osnovnih simbolov "I" in "O" lahko preklopna stikala vključujejo tudi različne vizualne in tipne signale, tako da uporabniki lahko hitro razumejo njegovo stanje. Nekatera stikala imajo osvetljene oznake, kjer se ob vklopu samega stikala vklopi neonska žarnica ali LED. Poleg tega so na voljo stikala z otipljivimi indikatorji, ki imajo lahko robusten rob ali dvojno votlo površino, ki omogoča občutek vklopljene in izklopljene strani

Fizične značilnosti stikala prav tako zagotavljajo dragocene informacije. V večini primerov nastavitev »ON« pomeni premik stikala proti upravljavcu, medtem ko položaj »OFF« pomeni vrtenje stikala v nasprotni smeri. Pri napravah, ki so nameščene na ploščah, lahko obstaja možnost, da se ohrani standardizirana postavitev stikala, tako da je "ON" nameščen na zgornjem delu ali blizu uporabnika, v skladu z določenimi predpisi.

Kako namestiti in povezati preklopno stikalo za pravilno delovanje vklopa in izklopa

Pravilna nastavitev preklopnega stikala zagotavlja predvideno delovanje vklopljenega in izklopljenega stanja stikala. Postopek je naslednji:

1. korak: Določite vrsto stikala
Če želite ugotoviti, katero stikalo uporabljate, ugotovite, ali je to stikalo SPST, DPST, SPDT ali DPDT, saj bo to določilo vaše ožične povezave.
2. korak: Poiščite simbola "I" in "O".
Ko nameščate stikalo v nosilec, se prepričajte, da je "I" obrnjen na ustrezno stran.
3. korak: Povežite terminale
Ožičenje je običajno le stvar priključitve vira napajanja na priključek "v živo" in priključitve naprave na priključek "obremenitev", kot je določeno v navodilih proizvajalca.
4. korak: Zaženite preizkuse na stikalu
Ko končate s priklopom stikala, preverite, ali stikalo vklopi vašo napravo s pritiskom na »I« in ali jo »O« izklopi.

Namestitev preklopnega stikala na napačen način lahko povzroči obrnjeno funkcijo vklopa/izklopa, kar je lahko zmedeno in tudi nevarno. Če niste prepričani, kako deluje namestitev, je dobro, da se obrnete na usposobljenega električarja in prosite za pomoč pri razumevanju shem ožičenja, ki jih je dal proizvajalec stikala.

Varnostni vidiki pri preklopnih stikalih

Varnost je izjemnega pomena, ko gre za električne krmilnike. Tukaj je nekaj najboljših praks, ki jih je treba upoštevati pri iskanjuvklopno-izklopni položaj prevesnih stikal:

Jasne oznake: stikala jasno označite s črkama "I" in "O" ali po potrebi uporabite nalepke. Doslednost: pri nameščanju stikal se prepričajte, da je orientacija vklopa/izklopa skladna z načinom namestitve na druge naprave ali plošče. Izogibajte se nenamernemu preklopu: Izogibajte se uporabi stikal, ki nimajo varoval, pokrovov ali zaklepnih mehanizmov, saj je to lahko nevarno v industrijskih in gneči na delovnih mestih. Periodični servis: Redno preverjajte stikala glede znakov obrabe, obledelih oznak ali drugih okvarjenih elementov, ki bi lahko povzročili okvare.

Z izvajanjem teh varnostnih ukrepov poskrbite, da ne boste samo vi, ampak tudi drugi lahko določili položaj pregibnega stikala in se izognili morebitnim električnim težavam.

Pogosto zastavljena vprašanja

Kako ugotoviti, ali je stikalo v položaju za vklop ali izklop?Večina pregibnih stikal uporablja običajne grafične signale: »I« označuje, da aktuator izvaja funkcijo VKLOP, medtem ko »O« označuje, da izvaja funkcijo IZKLOP. Stran "I" je tista, ki naredi vezje popolno, medtem ko ga stran "O" odklopi. V primerih, ko ni zagotovljenih signalov, glejte proizvajalčev priročnik. Poleg tega lahko včasih stikala svetijo, ko so v položaju VKLOP ali so nameščena tako, da je stran, ki je potisnjena proti uporabniku, v položaju VKLOP. Za določitev njegovega položaja se lahko izvede tudi preprost preskus s preklopom stikal.

Ali vsa preklopna stikala svetijo, ko so VKLOPLJENA?Osvetlitev ni pri vseh preklopnih stikalih. Medtem ko osvetljena stikala nekoliko pomagajo, ko je okolje temno, navadno stikalo morda uporablja le oznake ali občutek.

Ali lahko sam namestim preklopno stikalo?Da, če upoštevate pravilen postopek ožičenja in varnostne standarde. Prepričajte se, da ste preverili specifikacije stikala in si oglejte sheme ožičenja, da potrdite, da je pravilno usmerjeno in pravilno deluje.

Kaj se zgodi, če je stikalo nameščeno nazaj?Če ni pravilno nameščeno, lahko preklopno stikalo deluje v nasprotni smeri - ko pritisnete stran "O", lahko povzroči vklop naprave, kar povzroči zmedo in predstavlja nevarnost. Treba je nadzorovati usmerjenost na pravi način in po namestitvi preveriti delovanje stikala.

Ali so preklopna stikala primerna za visokonapetostne naprave?Obstaja kar nekaj preklopnih stikal, ki lahko popolnoma dobro delujejo z visokonapetostnimi in visokotokovnimi aplikacijami; vendar je vedno priporočljivo zagotoviti, da so ocene zadostne za vašo aplikacijo. Uporaba stikala z nezadostnimi nazivnimi vrednostmi lahko povzroči čezmerno nastajanje toplote ali okvare.

Odpravljanje težav s stikalom za vklop in izklop

Medtem ko se nekateri stroji, ki imajo pregibna stikala, ne odzivajo ustrezno na spremembe svojega statusa. Odpravljanje težav s funkcijo vklopa in izklopa stikala vključuje preiskavo stikala in vezja:

- Za začetek preverite vizualne indikatorje, kot so simboli "I"/"O", skupaj s svetlobnimi indikatorji, da ugotovite lokacijo.
- Po tem izklopite elektriko in preverite stikalo glede morebitne obrabe, rje ali mehanskih okvar. Funkcija/del za zibanje mora delovati enostavno in brez kakršnih koli okvar.
- Uporabite tester kontinuitete ali multimeter, da preverite, ali stikalo uspešno ustvari tokokrog, ko je obrnjeno v položaj "I", in ga prekine, ko je v položaju "O."
- Če je stikal več, zagotovite njihovo enotno namestitev in skladnost s shemo ožičenja.

Če je stikalo prenehalo delovati, ga bo morda treba zamenjati. Ko zamenjate stikala, se prepričajte, da uporabljate stikala z originalnimi specifikacijami, kolikor je to mogoče, zlasti ko gre za zahteve glede napetosti in toka.

Alternative za preklopna stikala za nadzor vklopa in izklopa

Čeprav so pregibna stikala med najbolj priljubljenimi tipi stikal v teh dneh, niso edina možnost, ki je na voljo za funkcijo vklopa in izklopa. Druge vrste stikal vključujejo preklopna stikala, stikala z gumbi, vrtljiva stikala in drsna stikala. Vse te vrste stikal imajo različne oblike in funkcije. Za ponazoritev, preklopna stikala imajo vzvodni mehanizem, ki potegne stikalo iz enega položaja v drugega, medtem ko se stikala s pritiskom na gumb aktivirajo s pritiskom in spuščanjem gumba. Izbira vrste stikala je odvisna od tega, kaj konkretna aplikacija zahteva glede na vzdržljivost, ergonomijo ali estetski izgled.

Vzdrževanje in zamenjava preklopnih stikal

Vzdrževanje pregibnega stikala je potrebno, da se zagotovi njegova zanesljivost glede položaja vklop/izklop. Pri čiščenju stikala bodite previdni, saj lahko prisotnost umazanije in vlage moti oznake. Če se vaše stikalo začne lepiti, kaže znake okvare ali se poškoduje, je običajno ustrezna reakcija, da ga zamenjate. Zamenjava mora ustrezati nazivnemu toku, napetosti in fizičnim dimenzijam. Uporabite enake metode ožičenja in orientacije, kot smo razpravljali prej.

Izbira najboljšegaPreklopno stikaloza vašo aplikacijo

Pri izbiri preklopnega stikala je nujno zagotoviti, da so ocene stikala primerne za električne potrebe naprave. Idealno bi bilo iskati pregibna stikala z jasnimi oznakami, ki označujejo vklop in izklop stikala, so izdelana iz trpežnih materialov in so enostavna za uporabo. Če bo stikalo uporabljeno v okolju, kjer je vidnost najpomembnejša, so osvetljena stikala najboljša možnost. Visokotokovne naprave morajo uporabljati stikala z vrhunskimi kontakti in izolacijo. Pazljivo ocenite zasnovo stikala, da zagotovite, da uporabniki vedo, ali je stikalo ves čas v položaju za vklop ali izklop, in se tako izognete morebitnim napakam.

Torej, če povzamemo, obvladati preklopna stikala v položaju za vklop in izklop pomeni razumeti simbole, fizične znake, ožičenje, uporabo in varnost. S skrbno izbiro, namestitvijo in vzdrževanjem preklopnih stikal boste poskrbeli za varno delovanje vaših električnih naprav. Ni pomembno, ali ste tehnik, inženir, hobist ali samo upravljate gospodinjske aparate; ta priročnik lahko uporabite za reševanje preklopnih stikal, pa tudi za reševanje običajnih težav.
