NC mikro stikalo: dokončni priročnik za poznavanje, izbiro in upravljanje NC mikro stikal

Ljudje, ki se ukvarjajo z elektroniko, industrijsko avtomatizacijo in skupnostjo DIY, poznajo mikro stikala; manj znani prvaki krmilnih vezij. Ena vrsta mikro stikala je mikro stikalo NC (normalno zaprto mikro stikalo), ki je izjemno pomembno. Če razmišljate o tem, kako prepoznati NC stikalo, njegovo uporabo ali najti pravi NC za vaš projekt, ima ta vodnik vse odgovore o mikro stikalih NC, o njihovi razliki od mikro stikal NO in o njihovih aplikacijah.

Kaj je anNC mikro stikalo?

NC mikrostikalo ali normalno zaprto mikrostikalo je električno stikalo, ki ostane v zaprtem položaju in prepušča pretok električne energije, dokler se ne sproži. Nato se stikalo odpre in ustavi tok v tokokrogu. To je v nasprotju z mikrostikalom NO (normalno odprto), ki je odprto, preden se sproži, in se zapre. Obstajajo tudi drugi izrazi, ki se uporabljajo za mikrostikala in eno od njih je stikalo s hitrim delovanjem zaradi njihovega hitrega preklopa.

V delovnem načinu, ko aktuator ne deluje, so kontakti v stiku in skozi teče tok. Ko je aktuator aktiviran, se kontakti odprejo in prekinejo tok. Te vrste NC mikrostikal postanejo potrebne v tokokrogih za zavarovanje zaustavitve v sili, varnostne naloge in tiste, ki zahtevajo povratne informacije.

Kako deluje mikro stikalo NC?

Mikro stikala poganja sistem, ki jim omogoča hitro in natančno aktiviranje. Znotraj stikala je mehanizem vzmetnega gumba. S pritiskom aktuatorja navzdol pride do "zaskoka" in sprememba položaja kontaktov.

Za NC mikro stikalo:

• Ko se aktuator ne premika, je priključek COM priključen na priključek NC.
• S pritiskom na aktuator prekinete povezavo COM-NC in odprete tokokrog.

To načelo ima nešteto aplikacij; to vključuje vse od varnostnih zapor v napravah in krmilnih elementih za industrijske stroje do vrat dvigal in prodajnih avtomatov.

Kako ugotoviti, ali je stikalo NC ali NO?

Vedeti, ali je mikro stikalo NC ali NO, je pomemben vidik razvoja in vzdrževanja vezja. Tukaj je nekaj načinov za prepoznavanje vrste:

Vizualni pregled:"NC" (normalno zaprto) in "NO" (normalno odprto) sta oznaki, ki se običajno nahajata na številnih mikro stikalih. Preglejte ohišje stikala za oznako.

Testiranje z multimetrom:Prilagodite svoj multimeter na kontinuitetni (ali ohmski) način. Postavite en vod v točko COM, drugi pa na domnevno NC točko. Multimeter mora pokazati kontinuiteto brez pritiska na aktuator. Med pritiskanjem na aktuator je treba prekiniti kontinuiteto.

Podatkovni list proizvajalca:Ko je prikazan podatkovni list, bodo terminali razkrili, ali so NC, NO in COM ter tudi nekatere druge specifikacije.

S temi koraki boste zagotovili natančno identifikacijo in povezavo pravega stikala za vaše vezje.

Pogoste uporabe NC mikro stikal

NC mikrostikalo je prisotno v neskončnem številu aplikacij, kjer sta najpomembnejša varnost in takojšnje ukrepanje.

1. Varnostni mehanizmi:NC mikro stikala se uporabljajo kot varnostni elementi v industrijskih strojih in gospodinjskih aparatih. Na primer, stikalo NC bo izklopilo vezje, ko se odprejo vrata ali pokrov, in stroj bo prenehal delovati, s čimer se preprečijo nesreče.

2. Sistemi za zaustavitev v sili:Gumbi za zaustavitev v sili običajno delujejo z NC mikro stikali. Ko pritisnete gumb za zaustavitev v sili, se odpre tokokrog, s čimer se oprema takoj ustavi.

3. Varnostni sistemi:NC mikro stikalo je instrument, ki se uporablja v tamper stikalih za alarmne sisteme in aktivira alarm ob vdoru skozi vrata ali okna.

4. Avtomobilske aplikacije:V vozilih mikro stikala NC omogočajo vključitev zavornega pedala, kar povzroči delovanje zavornih luči ali zaustavitev delovanja tempomata.

5. Dvigala in nadzor dostopa:NC mikro stikala v vratih dvigal so odgovorna za zaznavanje zaprtja vrat. Če vrata niso popolnoma zaprta, dvigalo ne bo delovalo.

Ti primeri kažejo pomen NC mikro stikal pri doseganju varnosti delovanja in zanesljivosti sistema.

Primerjava mikro stikal NC in NO

Priznavanje razlike med NC mikro stikali in NO mikro stikali je ključnega pomena pri zagotavljanju ustrezne zasnove vezij in reševanju problemov.

NC (normalno zaprto):Tokokrog privzeto ostane zaprt in se odpre z aktiviranjem. Običajno se uporablja, kadar prekinitev tokokroga pomeni spremembo stanja ali zagotovi opozorilo, zlasti v aplikacijah, povezanih z varnostjo.

NE (normalno odprt):Privzeto stanje stikala je "izklopljeno" in ga je treba aktivirati, da se tokokrog zapre. Stikalo lahko uporabite za aktiviranje naprav in alarmov, na primer s pritiskom na gumb za vklop svetilke.

Odločitev o uporabi NC ali NO bo odvisna od aplikacije. NC je bolj primeren za spremljanje običajnih motenj, medtem ko je treba NO izbrati za primere, ko je treba ukrepati, ko pride do spremembe.

Kako izbrati pravo NC mikro stikalo?

Ko se soočite z množico blagovnih znamk in izdelkov, morate imeti v mislih več stvari, da izberete pravo NC mikro stikalo.

1. Električne ocene:Zagotovite, da se vsa mikrostikala, ki jih izberete, ujemajo z napetostnimi in tokovnimi zahtevami vašega sistema, saj lahko izbirate med številnimi različicami.

2. Aktivacijska sila:Mikrostikala imajo različne zahteve glede sile za aktiviranje. Izberite v skladu z zahtevami glede občutljivosti in glede na to, ali so za nežne aplikacije potrebne manjše sile, medtem ko so možnosti z večjo silo morda bistvenega pomena za togo uporabo.

3. Slog terminala:Izbirate lahko med priključki za hitro povezavo, sponkami za spajkanje in vijačnimi sponkami. Odločite se glede na enostavnost namestitve in združljivost z ožičenjem.

4. Okoljski pogoji:Pomislite na zaščitne ukrepe pred prahom, vlago in drugimi okoljskimi pogoji. Če je aplikacija na prostem ali v težkih pogojih, izberite mikrostikala z oznako IP ali zaprta.

5. Velikost in možnosti namestitve:Mikro stikala so na voljo v različnih dimenzijah in izvedbah z ločenimi luknjami in nosilci. Preverite pravilno velikost, ki ustreza vašemu področju uporabe.

Raziskovanje in zagotavljanje teh vidikov kakovosti bo pomagalo zagotoviti uspeh in nemoteno delovanje vašega projekta.

Namestitev in ožičenje anNC mikro stikalo

Praktična namestitev zagotavlja, da vaše NC mikrostikalo deluje, kot je načrtovano, in lahko doseže optimalno vzdržljivost. Tukaj je nekaj praktičnih priporočil:

1. Namestitev stikala:Uporabite priložene montažne luknje ali nosilce, da pritrdite mikro stikalo na njegovo mesto. To storite previdno, da ne izvajate pritiska, ki bi lahko poškodoval ohišje ali vplival na njegovo sposobnost delovanja.

2. Ožičenje:Skupni priključek mora biti povezan z vhodom vezja, NC priključek pa mora biti povezan z izhodom, ki ga je treba prekiniti. Preden vklopite napajanje, preverite, ali sta ožičenje in polarnost pravilni.

3. Testiranje:Po namestitvi preverite stikalo bodisi z multimetrom bodisi tako, da napravo nekaj naredite. Aktivirajte stikalo, da spremljate, ali se tokokrog odpre.

4. Vzdrževanje:Redno preverjajte znake obrabe, umazanije ali korozije. Po potrebi očistite kontakte in zamenjajte stikala, da se izognete lažnim signalom ali motnjam v delovanju.

Sledenje tem korakom zagotavlja, da vaš sistem ostane varen in deluje optimalno.

Prednosti in omejitve NC mikro stikal

NC mikro stikala izstopajo po svoji zanesljivosti in hitrem odzivu, vendar obstajajo premisleki:

Prednosti:

Hitra reakcija zaskočnega mehanizma močno poveča zanesljivost in prepreči pojav lažnih signalov. Njegova kompaktna oblika omogoča uporabo v ozkih prostorih. NC mikro stikala imajo tudi visoko stopnjo vzdržljivosti - običajno so testirana na milijone ciklov, zato so odlična za aplikacije, ki zahtevajo visoke varnostne standarde in vključujejo ponavljajoče se gibe.

Omejitve:

NC mikro stikala so običajno prožna, vendar se lahko zaradi električnih motenj obrabijo ali ne delujejo pravilno. Pravilna postavitev in namestitev teh stikal pod pravimi koti je bistvena za učinkovito uporabo, saj lahko ovire ovirajo njihovo delovanje. Zahtevajo tudi ustrezno okoljsko tesnjenje v neugodnih pogojih, tako da umazanija in vlaga ne moreta prodreti vanje.

Z uravnoteženjem teh dejavnikov lahko ustrezno izkoristite NC mikro stikala v svojih sistemskih zasnovah.

Najboljše blagovne znamke mikro stikal NC in kje kupiti

Kakovost vpliva na vzdržljivost in zanesljivost. Nekatere dobro znane znamke NC mikro stikal vključujejo Omron, Honeywell, Cherry in Schneider Electric. Vsaka znamka proizvaja različne modele, ki ustrezajo različnim napetostim, vrstam aktuatorjev in stopnjam varstva okolja.

Mikrostikala NC lahko kupite pri zanesljivih dobaviteljih elektronike, kot so Mouser, Digi-Key in RS Components ali Amazon, če načrtujete domače DIY projekte. Prepričajte se, da natančno preberete specifikacije in ocene izdelkov, medtem ko izbirate prava mikrostikala za svoje zahteve.

Pogosta vprašanja o NC mikro stikalih

Kakšna je razlika med stikalom NC in NO?

Osnovna razlika je v privzetem položaju. NC stikalo je dejansko v zaprtem položaju in zato omogoča samostojen tok, ko ni v uporabi. Toda pritisk na stikalo odpre tokokrog in ustavi tok. Po drugi strani pa je stikalo NO na začetku odprto. Ko je stikalo pritisnjeno, dejansko zapre tokokrog in omogoči pretok toka.

Ali lahko eno mikro stikalo vsebuje oba priključka NC in NO?

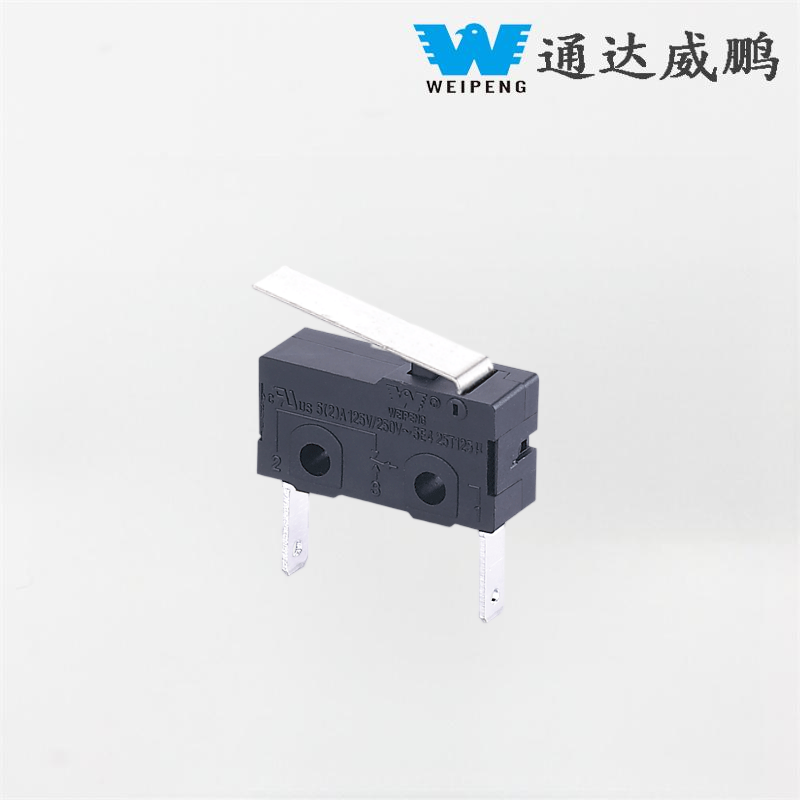

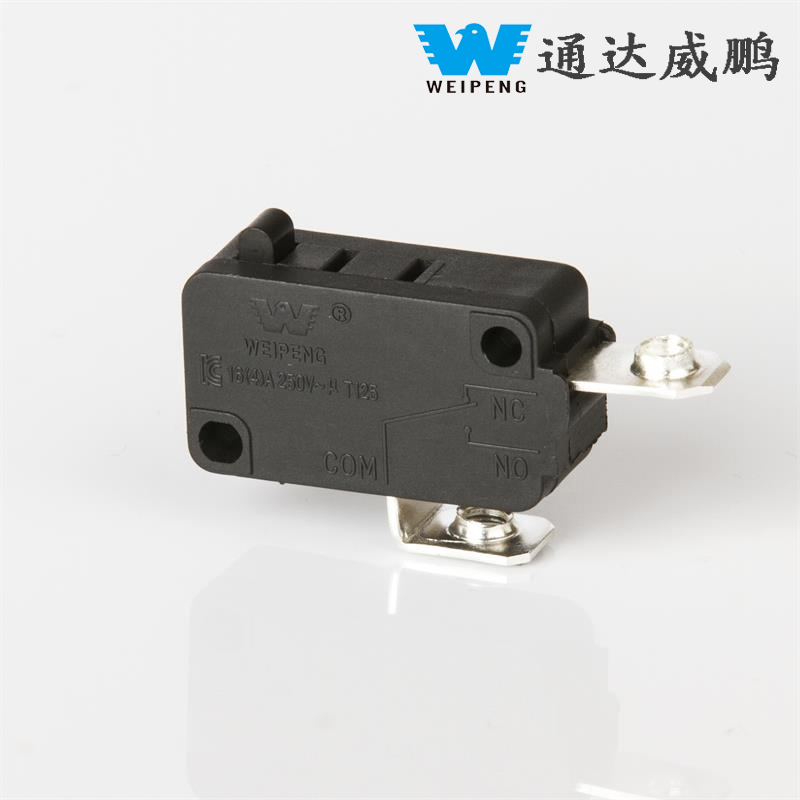

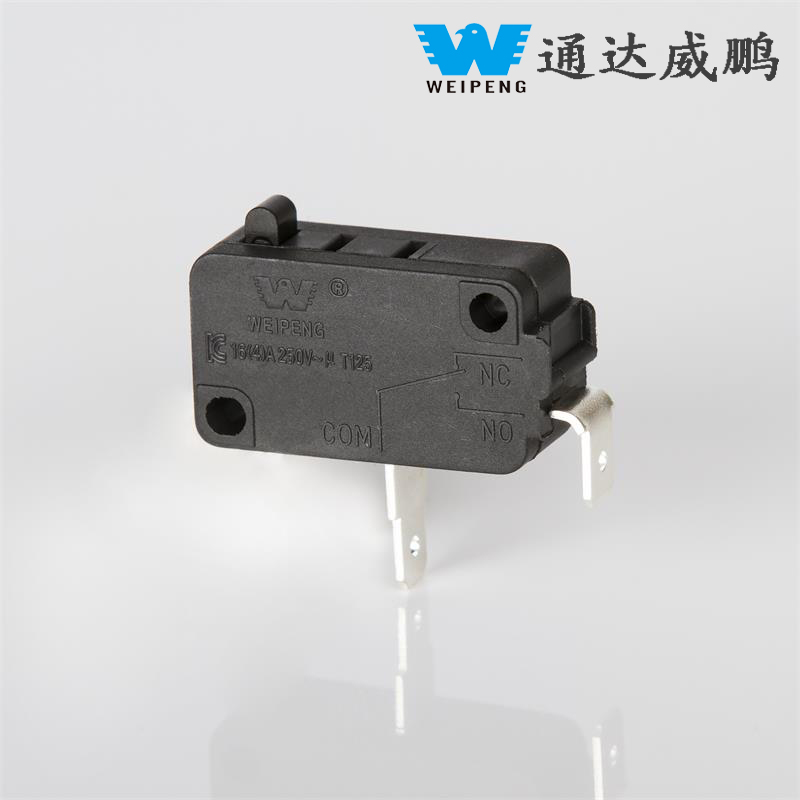

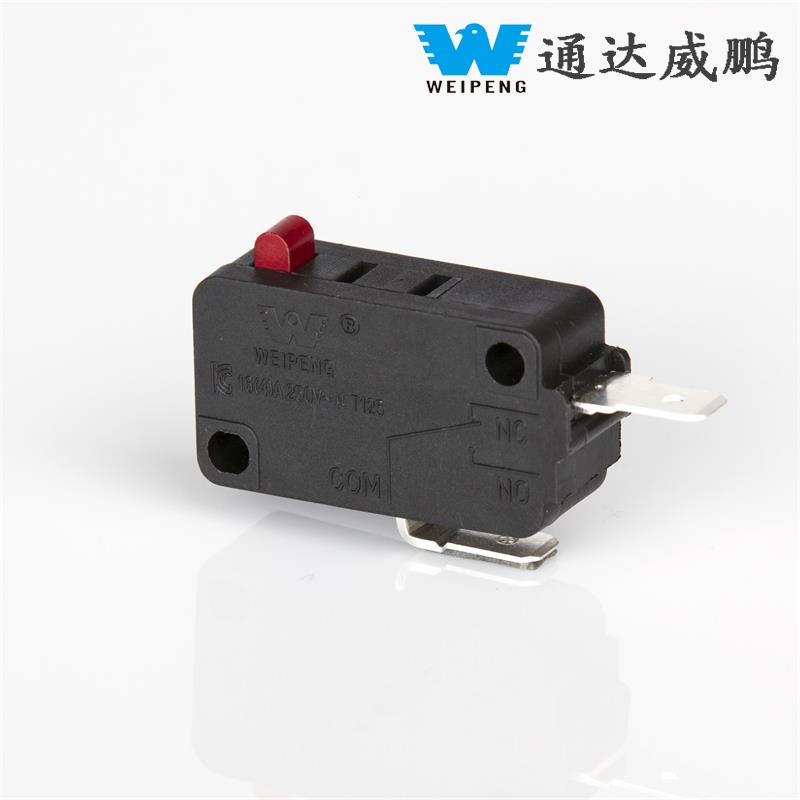

Več mikro stikal ima 3 priključke, COM, NC in NO. Funkcionalnost lahko temelji na ožičenju, v vezju pa je mogoče uporabiti eno od funkcij ali oba načina.

Ali so NC mikro stikala primerna za varnostna vezja?

Vsekakor. Običajno so zaprti, ko so neaktivni, kar pomeni, da bi kakršno koli dejanje za njihovo odpiranje (na primer odpiranje vrat ali pritisk na gumb v sili) povzročilo takojšnjo prekinitev tokokroga.

Kako dolgo trajajo mikro stikala NC?

Ob pravilni uporabi in skrbni izbiri lahko mikro stikala NC zdržijo milijone ciklov. K njihovi dolgoživosti pripomoreta tudi ustrezno vzdrževanje in varovanje okolja.

Kaj se zgodi, če priključim napačen terminal?

Nepravilno ožičenje (na primer priključitev NO namesto NC) bo povzročilo okvaro vaše opreme ali druge zaščitne ukrepe. Vedno vnaprej preverite terminale.

Ali je NC mikro stikala enostavno namestiti?

Dejansko mnogi od njih sledijo postopku plug-and-play, pri čemer potrebujejo minimalno tehnično znanje ožičenja. Ker so majhne velikosti, jih je mogoče enostavno namestiti s pravimi priključki.

Napredne aplikacije in nasveti za integracijo

Ker se tehnološki napredek nadaljuje, so se NC mikro stikala začela uporabljati v bolj zapletenih sistemih. V industrijski avtomatizaciji opravljajo ključne naloge v zvezi s krmiljenjem zaporedja in povratnimi zankami. Prav tako se NC mikro stikala pogosto uporabljajo kot končna stikala v robotiki z namenom zaznavanja položajev in izogibanja prekomernemu potovanju.

Kar zadeva podvige IoT, združevanje NC mikro stikal in mikrokrmilnikov omogoča nadzor na daljavo in samodejno obveščanje. V sistemih pametnega doma NC mikro stikala nudijo pomoč pri avtomatizaciji procesa varnosti in dostopovnega sistema in tako pošiljajo takojšnja opozorila o dostopu ali izrednih razmerah.

Pri zasnovi vgrajenih sistemov je priporočljivo uporabiti tehnike odboja, da se izognete morebitnemu lažnemu aktiviranju stikal, ko so prisotne mehanske motnje. Izberite stikala, ki so bolj trpežna za aplikacije, ki zahtevajo ponavljajočo se uporabo, in tista, ki delujejo pri visoki frekvenci.

NC mikro stikaloVzdrževanje in odpravljanje težav

Če pride do okvare ali občasnega delovanja, sledite tem korakom za odpravljanje težav:

1. Preglejte fizično škodo:Preverite razpoke ali neporavnanost aktuatorja. Takoj zamenjajte poškodovana stikala.

2. Očistite stike:Kopičenje prahu ali rje bo preprečilo prehod toka. Uporabite ustrezna sredstva za čiščenje kontaktov in preverite, ali so povezave tesne.

3. Preizkusite delovanje stikala:Z multimetrom preverite kontinuiteto med skupnim priključkom in normalno zaprtim priključkom. Če stikalo ne deluje zanesljivo, ga zamenjajte.

4. Ocenite zasnovo vezja:Zagotoviti morate, da je ožičenje izvedeno v skladu s podatkovnimi listi naprave. Prepričajte se, da stikalo ustreza specifikacijam napetosti in tokovnim vrednostim.

Z rednim vzdrževanjem in testiranjem povečate zanesljivost in preprečite izpad sistema.

Mikro stikala so sestavni elementi za razvoj učinkovitih in varnih krmilnih sistemov v različnih sektorjih gospodarstva. Njihov običajni zaprti način delovanja, priročnost vgradnje in vsestranska uporabnost jim dajejo prednost pred ostalimi tipi stikal istega razreda, zato bodo uporabni vsem, ki se ukvarjajo z inženiringom, ljubiteljstvom in oblikovanjem izdelkov. Poznavanje, kako izbrati, namestiti, vzdrževati in odpraviti težave s stikali NC, bo pomagalo doseči uspeh v vseh podvigih. V primeru zapletenih postopkov odpravljanja težav ali namestitve si morate ogledati podatkovne liste proizvajalca ali se obrniti na bolj izkušene strokovnjake.
