Mikro stikalo 5a 125 250v

Mikro stikalo 5a 125 250vje majhno hitro stikalo, ki se uporablja za vklop in izklop električnih tokokrogov do največ 5a pri določenih mejah delovanja s 125 V AC in 250 V AC. Na splošno se uporablja v elektronskih napravah, krmilnih sistemih, prodajnih avtomatih, pisarniški opremi, vratih in pokrovih, napravah itd.

Prepričajte se, da so poleg obstoječe vrednosti tudi vrsta obremenitve, tip aktuatorja, sila, konfiguracija sponk, mere in okoljski pogoji primerni za uporabo, ki jo načrtujete za komponente.

Kaj pomeni 5A 125/250VAC?

Oznaka "5A 125/250VAC" običajno pomeni, da lahko stikalo upravlja največ 5 amperov pri napetosti 125 voltov AC ali 250 voltov AC, če se uporablja z ustrezno obremenitvijo, kot priporoča proizvajalec.
Ta specifikacija običajno velja za uporovne obremenitve.

Naprave, kot so motorji, solenoidi, kompresorji, svetilke, transformatorji in elektronske napajalne enote, lahko doživijo visok udarni tok ali električni oblok. V takih primerih bo morda treba uporabiti naprave z drugačno stopnjo obremenitve ali uporabo ustrezne dušilne naprave.

To predstavlja oceno AC. Vendar to ne zagotavlja, da je stikalo odobreno za uporabo pri 125 VDC ali 250 VDC. Preden nadaljujete, vedno poiščite ločeno oceno DC v dodeljenem podatkovnem listu.

Kako deluje mikro stikalo?

Mikro stikalo uporablja mehanizem zaskočnega delovanja. V trenutku, ko se aktuator postavi na točno določeno mesto, notranja vzmet hitro spremeni kontaktno stanje. Zato omogoča odlično zanesljivost stikala kljub minimalnemu gibanju in stalni delovni točki.

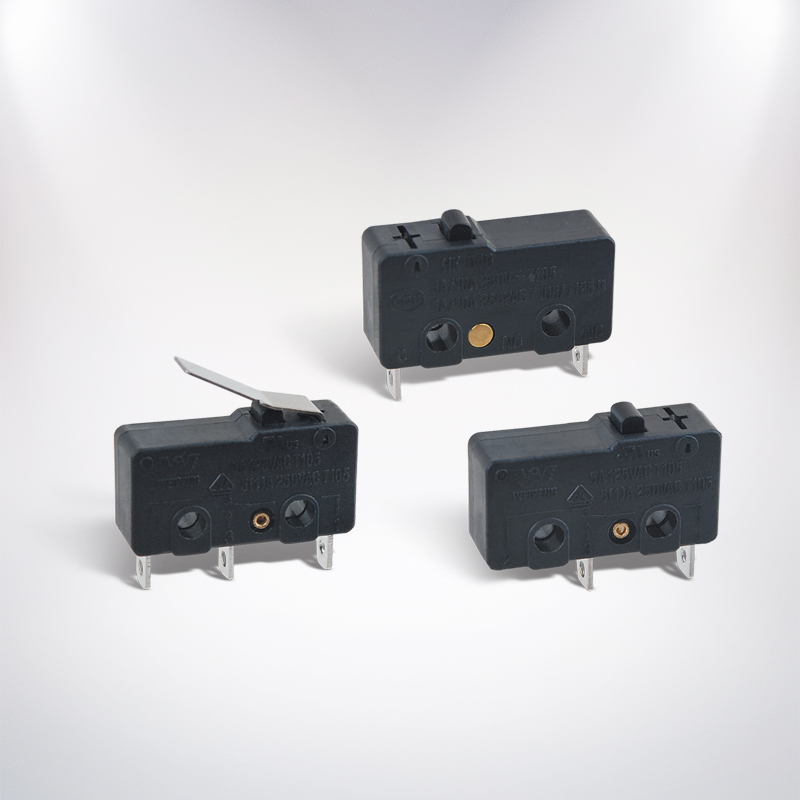

Med tipičnimi tipi aktuatorjev so bat, tečajni vzvod, valjčni vzvod in simulirani valj. Ustrezen tip aktuatorja se izbere na podlagi razpoložljivega prostora, smeri gibanja ter sile in razdalje, potrebne za proces.

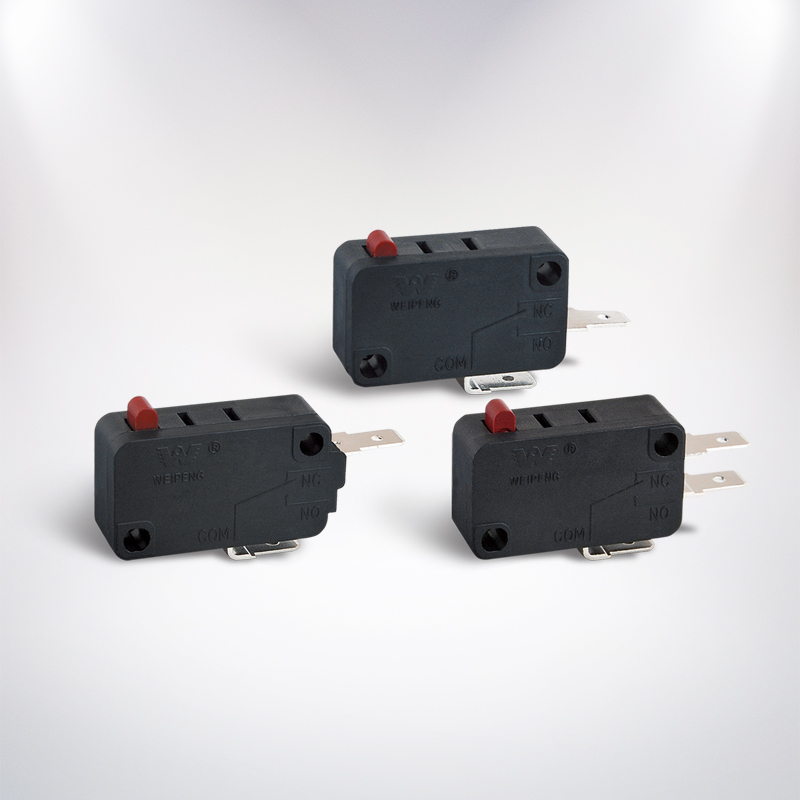

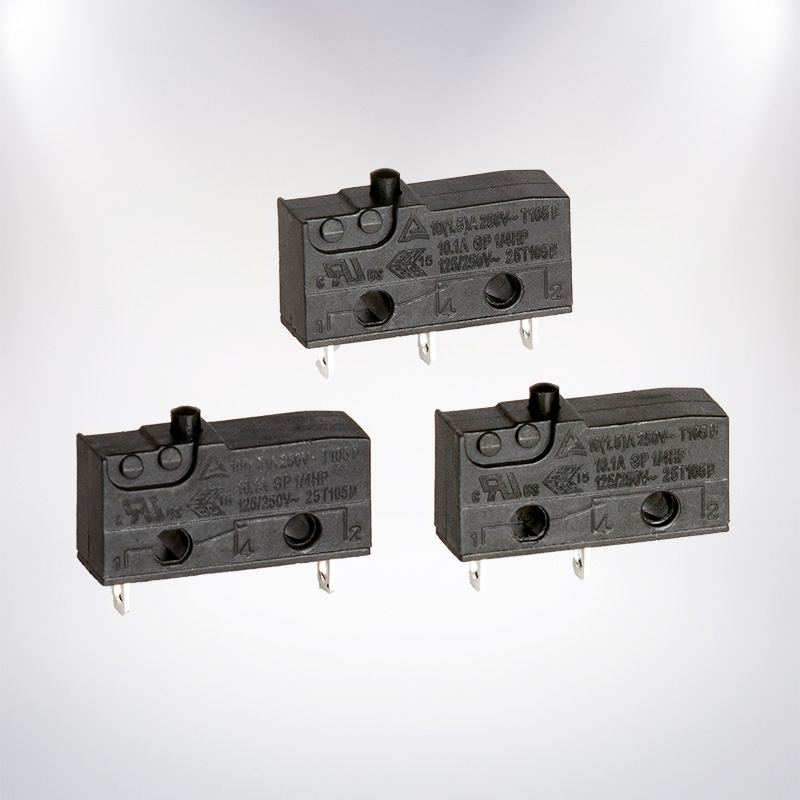

Konfiguracija terminala SPDT

Več modelov 5A deluje v načinu SPDT (enopolni dvojni met). Pogosti terminali v SPDT so COM, NC in NO.

Ko se tokokrog aktivira s pritiskom na aktuator, uporabite COM v povezavi z NO. Po drugi strani pa uporabite COM v kombinaciji z NC, ko mora vezje ostati zaprto v stanju pripravljenosti in postane odprto, ko je aktuator vključen. Pred postopkom ožičenja preverite oznako na dejanskem stikalu.

Kaj je občutljivo mikro stikalo?

Občutljivo mikro stikalo deluje s precej nizko silo. Uporabno je vedno, ko se stikalo aktivira s pomočjo lahkih vrat, plastičnega jezička, majhnega mehanizma ali omejenega gibanja.

Občutljivost je določena z več kot trenutno oceno. Preverite naslednje specifikacije:

• Delovna sila in sila sprostitve
• Prehod in prepotovanje
• Delovni položaj
• Vrsta in dolžina aktuatorja
• Mehanska in električna življenjska doba

Uporaba valjčnega vzvoda lahko zmanjša napor, potreben za zunanji sistem. Vendar pa lahko nepravilna poravnava povzroči bočno obremenitev in zgodnjo odpoved. Moral bi delovati pravilno, delovati brez prekoračitve specifikacije prekoračitve.

5A, 10A, 16A in 21A mikro stikala

Mikro stikala se izdelujejo v različnih izvedbah jakosti toka in sicer 5A, 10A, 16A in 21A. Višji nazivni tok ni nujno prava izbira; bistvenega pomena je, da mora biti stikalo v skladu z napetostjo aplikacije, vrsto obremenitve, meritvami, vrsto priključka in standardi.

Ko gledate mikro stikalo z oceno 5 A pri 125 V in 250 V z drugimi modeli z oceno 10 A, 16 A in 21 A, morate primerjati vse specifikacije, namesto da bi gledali samo na oceno. Stikalo z višjo oceno se lahko razlikuje od modelov z nižjo oceno v konstrukcijskih značilnostih, kot so montažne luknje, hod aktuatorja, položaj priključka in dimenzije kontaktov.

Obremenitev in varnostni vidiki

Pred priključitvijo tovora je treba določiti ne samo normalni tok, temveč tudi vklopni ali zagonski tok. Z uporovnimi obremenitvami se je običajno veliko lažje spopasti kot z induktivnimi ali kapacitivnimi obremenitvami. Motorji in solenoidi lahko ustvarjajo iskre, ki lahko poškodujejo kontakte, čeprav je običajni tok pod 5 A.

Pri glavnih aplikacijah je treba uporabiti ustrezno izolacijo, zaščito pred preobremenitvijo, mehansko zaščito in ohišje. Pravilna namestitev stikala mora biti običajno izvedena tako, da prekine prevodno žico, kot je določeno z zasnovo opreme in lokalnimi električnimi predpisi.

Pred namestitvijo ali preskusnim delom v zvezi s tem odklopite električno napajanje. Napeljavo omrežne napetosti mora dokončati ali pregledati usposobljen strokovnjak.

Nasveti za montažo in namestitev

Pred naročilom vedno preverite dimenzije ohišja, razmik med montažnimi luknjami, višino aktuatorja, vrsto priključka in položaj delovanja. Stikala, ki so videti podobna, niso nujno zamenljiva.

Pogon je treba pritisniti v pravilni smeri in se ga ne sme uporabljati kot trdi mehanski prislon, razen če proizvajalec ne določi drugače. Izogibati se je treba pretiranemu udarcu, stranskemu pritisku, vlagi in tresljajem.

Obstajajo različne vrste pogosto uporabljenih terminalov; vključujejo spajkalne sponke, jezičke za hitro povezavo, zatiče PCB in žične sponke. Slog lahko izberete glede na uporabljeno tehniko montaže in razpoložljivost prostora.

Kako izbrati pravi model

Pred nakupom uporabite ta kontrolni seznam:

• Preverite napetost AC ali DC in dejanski tok obremenitve.
• Ugotovite, ali je obremenitev uporovna, induktivna, kapacitivna, motorna ali svetilna.
• Izberite SPDT, SPST-NO ali SPST-NC glede na vezje.
• Izberite zahtevano silo delovanja in slog pogona.
• Primerjajte montažne mere in položaje sponk.
• Preverite delovno temperaturo, tesnjenje, električno življenjsko dobo in odobritve.
• Zahtevajte uradni podatkovni list za natančno številko dela.

Pogosta vprašanja: občutljivo mikro stikalo SPDT 5A 125/250VAC

Kaj je občutljivo mikro stikalo SPDT 5A 125/250VAC?

Stikalo je naprava z nizko silo in zaskočnim delovanjem s skupnim terminalom in dvojnimi izhodi. Največji nazivni tok je 5 A, če deluje v nadzorovanih pogojih.

Ali ga lahko uporabljam za 250 VDC?

Ne, čeprav oznaka 125/250 VAC predstavlja oceno AC, ne podaja ocene za enosmerno napetost. Vedno poiščite stikalo z omenjeno enosmerno napetostjo in tokom.

Kakšna je razlika med NO in NC?

Običajno odprto stikalo omogoča pretok električne energije, ko na stikalu ne pritisnete ničesar, medtem ko normalno zaprto stikalo omogoča pretok elektrike, ko pritisnete aktuator.

Ali lahko mikro stikalo 5A krmili motor?

Čeprav je tok motorja pod 5 A, stikalo morda ne bo delovalo pravilno. Ugotovite začetni tok in induktivni oblok, ki lahko presežeta zmogljivost stikala. Ocenite nosilnost motorja ali uporabite rele ali kontaktor.

Ali lahko zamenjam stikalo 5A z modelom 16A ali 21A?

Samo, če ima nadomestni element enake velikosti glede na dimenzije, gibanje aktuatorja, razporeditev sponk, razporeditev kontaktov, nazivno napetost in certificiranje. Večja nazivna moč sama po sebi ni dovolj.

Kako dolgo zdrži mikro stikalo?

Življenjska doba izdelka je odvisna od obremenitve, pogostosti sporočil, poravnave, okolja in kakovosti namestitve. Mehanska in električna življenjska doba sta različna pojma; zato je treba specifikacije električne življenjske dobe ustrezno upoštevati glede na dejansko obremenitev.

Za zaključek,Mikro stikalo 5a 125 250vje izvedljiva možnost za majhne sisteme AC krmiljenja in zaznavanja položaja, če so obremenitev in mehanski parametri ustrezni. Preverite specifikacije, izberite prave sponke in aktuator za SPDT ter se zatecite k uporabi releja ali rešitve za težke obremenitve za naprave z znatnim udarnim tokom ali za zahtevne elektromehanske aplikacije.
