Osvetljeno pregibno stikalo: vrste, ožičenje in navodila za nakup

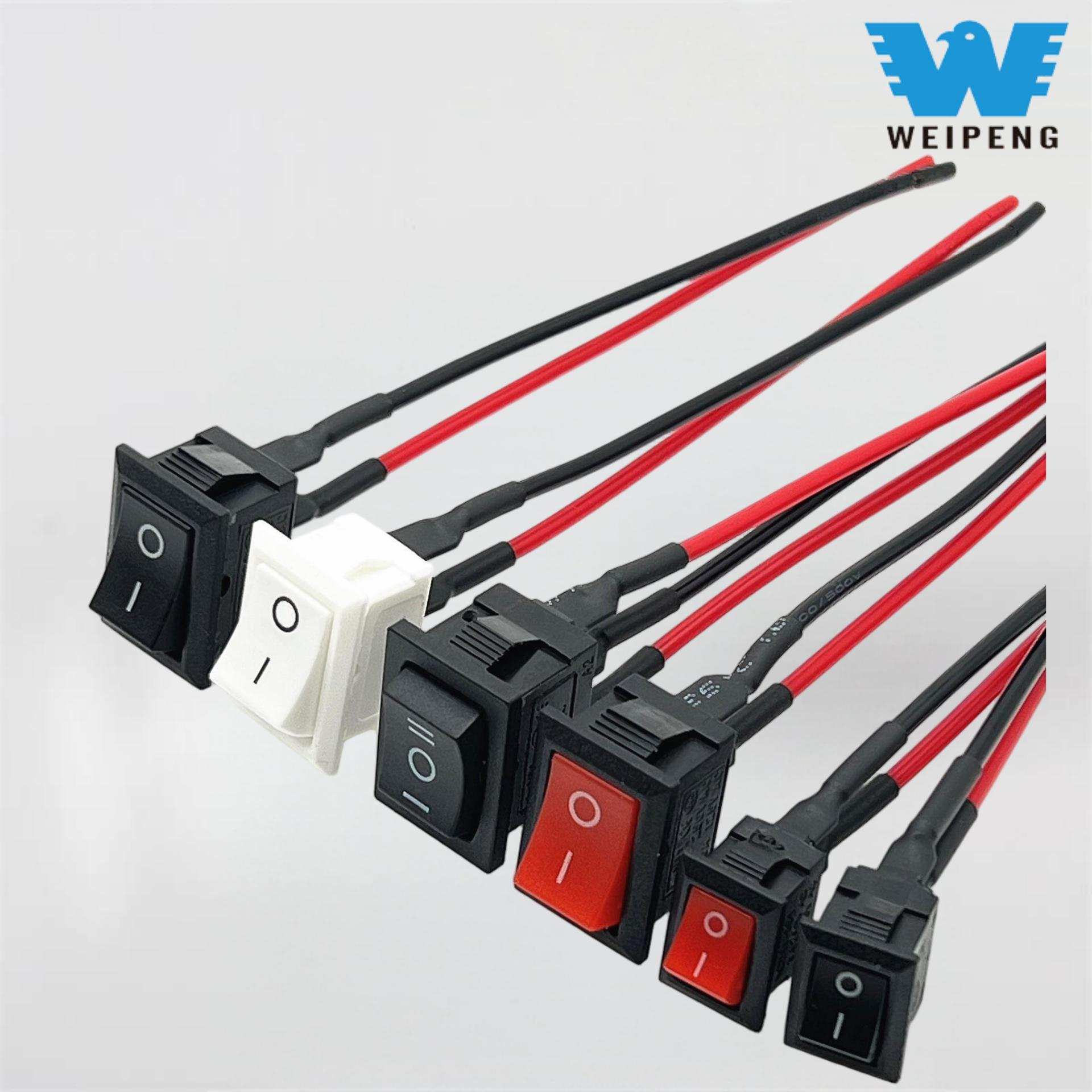

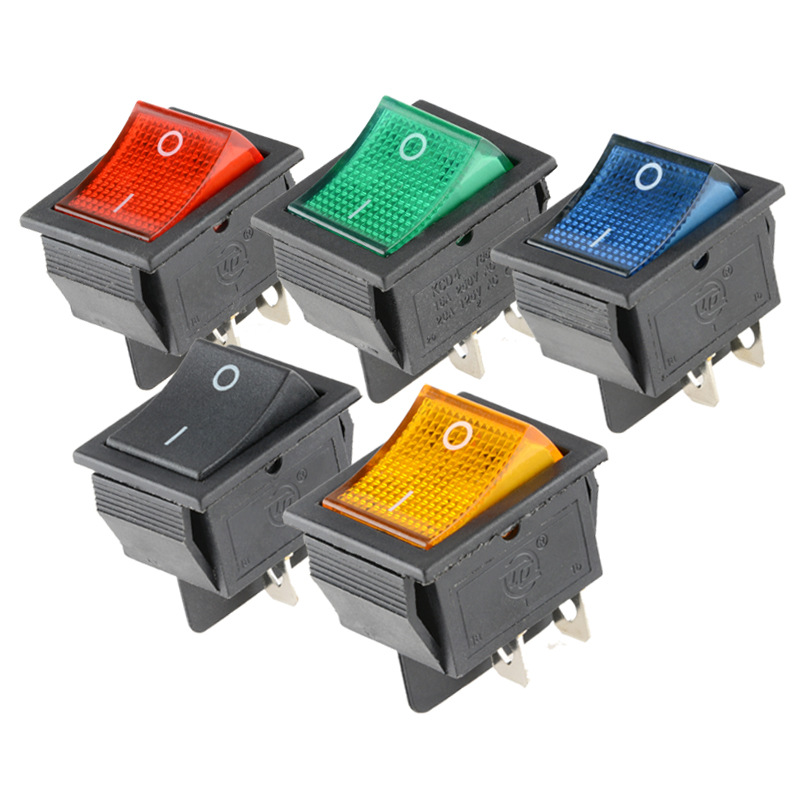

Osvetljeno pregibno stikalo služi kot nekakšno stikalo za vklop/izklop, ki je vgrajeno z LED ali neonsko lučjo, ki nakazuje, ali je stikalo v položaju za vklop/vklop ali ne. Zahvaljujoč indikatorju je preklopno stikalo dobro vidno tudi v temi ali na zatrpani nadzorni plošči. Osvetljena pregibna stikala so našla svojo uporabnost v številnih aplikacijah v avtomobilih, čolnih, avtodomih, kolesih, gospodinjskih aparatih, industrijskih strojih, električnih krmilnih sistemih itd.

Možna je uporaba osvetljenih preklopnih stikal v nizkonapetostnih tokokrogih in visokonapetostnih sektorjih. Lahko naletite na 12 V stikala, ki se uporabljajo v avtomobilskih aplikacijah, kot tudi 120 V AC stikala za uporabo v domovih in industriji. Pri izbiri ustreznega tipa je treba določiti napetost sistema, nazivni tok, vrsto obremenitve, razporeditev sponk, velikost stikala in območje namestitve.

Kaj je aOsvetljeno pregibno stikalo?

Preklopno stikalo je izdelano iz amehanizem za zibanje, ki lahko aktivira električni krog. Preklopno stikalo se potisne v položaj za vklop in napajalnik se poveže z opremo, ki se napaja. Poleg tega ima stikalo vgrajeno LED ali neonko za prikaz vklopa.

Stikalo lahko pokaže, ali prejema napajanje, ali je vklopljeno ali deluje drugo vezje, odvisno od zasnove in nastavitve naprave. Obstaja več različnih načinov priklopa stikala, odvisno od vrste. Vendar pa pred začetkom namestitve preberite navodila za ožičenje in oznake proizvajalca.

Pogosti tipi osvetljenih preklopnih stikal

Preklopna stikala z dvema priključkoma

Dvopolno stikalo je zasnovano za delovanje v preprostem načinu vklopa in izklopa. Na splošno se ta vrsta stikalne naprave poveže tako z obremenitvijo kot z električnim napajalnim krogom in lahko prižge LED, ko je pod napetostjo. Na nekatere vrste LED vpliva polarnost, zato je treba povezave izvesti, kot je opisano spodaj.

Preklopna stikala s tremi sponkami

Za izvedbo s tremi sponkami je značilna možnost vnosa električne energije, preklopni signali in priključek za ozemljitev. Zaradi ločenega terminala za ozemljitveno povezavo lahko obravnavani indikator deluje brez težav. Ta vrsta zasnove se pogosto uporablja v avtomobilih in čolnih.

Stikala s štirimi in petimi sponkami

4 in 5 terminalska stikala lahko zagotovijo neodvisno osvetlitev, dvopolno preklapljanje ali več izhodov. Primerni so za bolj sofisticirane krmilne glave, čeprav je pravilno ožičenje odvisno od notranje konfiguracije vezja. Zato je treba slediti danemu diagramu, namesto da bi poenostavili postopek ožičenja prek standardnih sponk.

Konfiguracije SPST, SPDT in DPDT

Stikalo SPST lahko zaključi samo eno vezje in ga preklopi samo iz vklopa v izklop. SPDT stikala vklopijo en vhod in delujejo na dva izhoda. DPDT stikala delujejo na dveh vezjih in lahko izbirajo vhode ali obračajo polarnost. Stikalo SPST je najpogostejša oblika stikala, ki se uporablja za tipične aplikacije, kot je vklop luči.

Kaj je aOsvetljeno pregibno stikalo12V uporabljen za?

12-voltno pregibno stikalo z osvetlitvijo je zasnovano za uporabo v električnih tokokrogih z 12-voltnim enosmernim tokom (DC). Tipične aplikacije vključujejo:

• Razsvetljava za avtomobile in motorje
• LED svetlobne palice in delovne luči
• Hladilni ventilatorji in vodne črpalke
• Dodatki za čolne in avtodome
• Oprema armaturne plošče in nadzorne plošče
• Električni sistemi na baterije

Standard 12 V ne določa zgornje meje toka za stikalo. Lahko na primer navedemo, da lahko stikalo deluje na 12 V napetosti pri toku 20 A. Vendar pa lahko med zagonom nekateri stroji, kot so motorji in črpalke, porabijo več toka. V ta namen je treba uporabiti ustrezne releje za nadzor visokih tokov ali induktivnih obremenitev.

Kako izbrati pravo osvetljeno preklopno stikalo

Preverite nazivno napetost in tok

Izberite stikalo, ki bo pravilno delovalo z napetostjo in tokom tokokroga. Na primer, stikalo z nazivno vrednostjo 12 V DC se ne sme uporabljati za tokokrog z napetostjo 120 V ali 230 V AC. Poleg normalnega delovnega toka je treba upoštevati tudi začetni ali vklopni tok bremena.

Upoštevajte vrsto obremenitve

Elektromotorji, črpalke, grelne naprave, žarnice in LED gonilniki različno obremenijo stikala. Ocene, ki upoštevajo samo uporovne obremenitve, morda ne veljajo za induktivne obremenitve, kot so električni motorji. Izbira stikal mora biti narejena glede na obremenitve, ki jih prenašajo.

Potrdite namestitvene dimenzije

Pred naročilom preverite meritve izreza plošče ter debelino plošče, položaj držalnega jezička in odmike za ploščo. Stikalo lahko zaide v izrez spredaj, vendar lahko vseeno trči v druge dele in ožičenje.

Preglejte specifikacije indikatorja

Poraba energije LED indikatorjev je zelo nizka, zato se običajno uporabljajo v 12V sistemih. Prepričajte se, da LED vsebuje notranji upor in preverite, ali ima polarnost. Uporaba stikala z drugačno napetostjo lahko povzroči nepravilno usmerjenost indikatorja.

Razmislite o varstvu okolja

Izbrati moramo stikala, ki so odporna na vlago in preprečujejo rjo, če jih bomo uporabljali na prostem, v zaprtih prostorih, v morskem okolju ali v okoljih s prahom in vibracijami.

Kako povežete osvetljeno preklopno stikalo?

Ožičenje osvetljenega preklopnega stikala vključuje identifikacijo specifikacij določenega stikala, vključno s številom sponk in postavitvijo. Preden začnete z delom, vedno prekinite napajanje in natančno identificirajte vsako od sponk. Priključitev na električno omrežje naj izvajajo samo usposobljeni tehniki.

Tipična napeljava s tremi sponkami 12 V

Pozitivno napajanje s varovalko -> Napajalni ali vhodni priključek
Preklopni izhod -> pozitivni priključek bremena
Sistem negativen -> ozemljitveni terminal in bremen negativen

Električna energija mora biti na obremenitvi na voljo takoj, ko je stikalo vklopljeno, kar pomeni, da se je indikator vklopil. Varovalni vložek mora biti nameščen tik ob napajalniku, torej akumulatorju. Vrednost varovalke mora ustrezati tudi vrsti žice in specifikaciji tokokroga.

Tipično dvosponsko ožičenje

Pozitivna napetost -> stikalna sponka 1
Stikalo sponke 2 -> obremenitev pozitivno
Naloži negativno -> Sistem negativno

Ko stikalo vključuje LED, občutljivo na polarnost, je pomembno, da pravilno povežete pozitivne in negativne kable. V primeru, da so vodniki obrnjeni, se LED ne bo vklopila, kljub temu, da bo stikalo pravilno delovalo.

Ožičenje in varnostni vidiki

Uporabite žico z ustreznim nazivnim tokom in uporabite izolirane sponke ter toplotno skrčljive cevi, da zagotovite, da so vse povezave varne. Žic ne napeljite blizu ostrih vogalov, virov visoke toplote ali območij, ki bi lahko povzročila gibanje. Pri vozilih preverite, ali kabelski snop ni izpostavljen tresljajem in odrgninam. Za ladijsko ožičenje zagotovite, da konektorji in uporabljene žice niso korozijski.

Osvetljeno stikalo ne deluje kot nadomestilo za odklopnik, pravilno ozemljitev ali varovalko. Če postane stikalo prevroče, se tali, razbarva, iskri ali oddaja vonj po zažganem, ga je treba izklopiti, saj je to lahko znak električne napake, kot je prekomerni tok, ohlapna povezava, okvarjeni kontakti ali žice, ki so pretanke, da bi prenesle obremenitev.

pogostaOsvetljeno pregibno stikaloTežave

Indikator ne sveti

Nekateri pogosti razlogi so zamenjava polarnosti, manjkajoča ozemljitvena povezava, napaka pri prepoznavanju sponk ali uporaba indikatorja, zasnovanega za drugačno napetost. Pravilno primerjajte namestitveno delo s shemo ožičenja proizvajalca in preverite, ali je napetost prisotna na pravih sponkah.

Obremenitev deluje, indikator pa ne

Tudi če so kontakti stikala dobro prevodni, je enako pomembno preveriti, ali ima naprava ločeno ozemljitev ali napajanje. Preverite tudi, ali ima enota vir svetlobe, ki deluje ločeno od drugih.

Indikator ostane prižgan, ko je stikalo izklopljeno

Nekateri modeli stikal delujejo tako, da zasvetijo, ko je na njihovem vhodu prisotno napajanje. To vedenje je lahko normalno za določeno napravo. Preden zamenjate stikalo, preverite vezje indikatorja stikala.

Indikator utripa ali pa se stikalo segreje

Težave, kot so ohlapne povezave, padec napetosti, visok pretok toka ali neustrezna obremenitev, lahko povzročijo utripanje in pregrevanje. To je treba raziskati tako, da odklopite vezje in preučite oceno stikala, velikost žice ter kako je naprava povezana in obremenjena. Če je potrebno, bo morda potrebna uporaba releja za motor, črpalke ali druga bremena, ki črpajo visoke tokove.

Pogosto zastavljena vprašanja

Ali osvetljeno stikalo potrebuje ozemljitveno žico?

Situacija ni vedno taka. Pri dvopolnih tipih števcev svoj kazalnik povežejo interno, kar pomeni, da ločena ozemljitev ni potrebna. Modeli s tremi terminali morajo vedno imeti lastno ozemljitveno točko. Vedno preverite ustrezne terminale in specifikacije izdelkov.

Ali lahko 12V osvetljeno pregibno stikalo upravlja LED luči?

Trditev velja, saj ima stikalo oceno, ki ustreza napetosti sistema, nazivnemu delovnemu toku in zagonskemu toku gonilnika LED. Pri uporabi večjih palic LED ali več napeljav bo morda potreben rele.

Ali se lahko 12-voltno stikalo uporablja za gospodinjsko napajanje?

Ne, preklopnega stikala, ocenjenega za 12 V DC, ni mogoče uporabiti niti pri 120 V niti 230 V AC. AC stikalo mora biti ocenjeno za AC napetost, tok, vrste obremenitev in veljavne varnostne standarde za gospodinjsko elektriko.

Zakaj moje LED preklopno stikalo slabo sveti, ko je izklopljeno?

Majhen uhajajoči tok iz naprave ali obremenitve v tokokrogu povzroči šibko svetlobo. Včasih se namesto te ureditve lahko zateče k uporabi drugega stikala ali releja ali naprave tudi na strani bremena.

Kako lahko preizkusim preklopno stikalo?

Če želite preizkusiti neprekinjenost, morate stikalo odstraniti iz vira napajanja in multimeter nastaviti na način neprekinjenosti. Delovanje stikala mora biti tako, da ima med delovanjem odprt in zaprt odziv. Nikoli ne izvajajte testiranja kontinuitete na tokokrogu pod napetostjo.

Ustrezno osvetljeno pregibno stikalo ima specifikacije napetosti, toka, vrste obremenitve, sponk, velikosti in funkcije, ki ustrezajo okolju. Za aktiviranje majhnega 12V dodatka je primerna izbira stikalo SPST. Če so vključeni motorji ali težka oprema, bo potreben rele, prav tako pa bodo potrebne varovalke in ustrezne žice v drugih električnih sistemih.
