Mikro stikalo z dolgo roko je izjemno kompaktno zaskočno stikalo s podaljšanim vzvodom. Dolga roka stikala nudi večjo prilagodljivost kot običajno mikro stikalo tipa bata pri zaznavanju gibanja, položaja ali mehanskega stika. Mikro stikala z dolgo roko se pogosto uporabljajo v različnih aplikacijah, kot so naprave, industrijska oprema, sistemi za avtomatizacijo, prodajni avtomati, varnostne naprave, pisarniška oprema in številni drugi elektromehanski izdelki. Dolga roka omogoča večjo razdaljo med gibanjem aktuatorja in stikala, kar zmanjša količino sile, potrebno za aktiviranje stikala. Zaradi teh lastnosti se pogosto uporabljajo na celotnem elektromehanskem trgu.

Določitev, katero mikro stikalo z dolgo roko kupiti za kupce, inženirje in ekipe za nabavo, ne temelji samo na velikosti. Električna ocena, slog aktuatorja, sila aktiviranja, slog terminala, vzdržljivost, zahteve glede prostora za namestitev in okolje, v katerem se bo stikalo uporabljalo, lahko vplivajo na to, kako dobro stikalo deluje in kako dolgo bo trajalo. V tem članku je razloženo, kako deluje mikro stikalo z dolgo roko, kje se stikalo lahko uporablja in na katere stvari morate biti pozorni pred nakupom mikro stikala z dolgo roko.

Kaj jeMikro stikalo z dolgo roko?

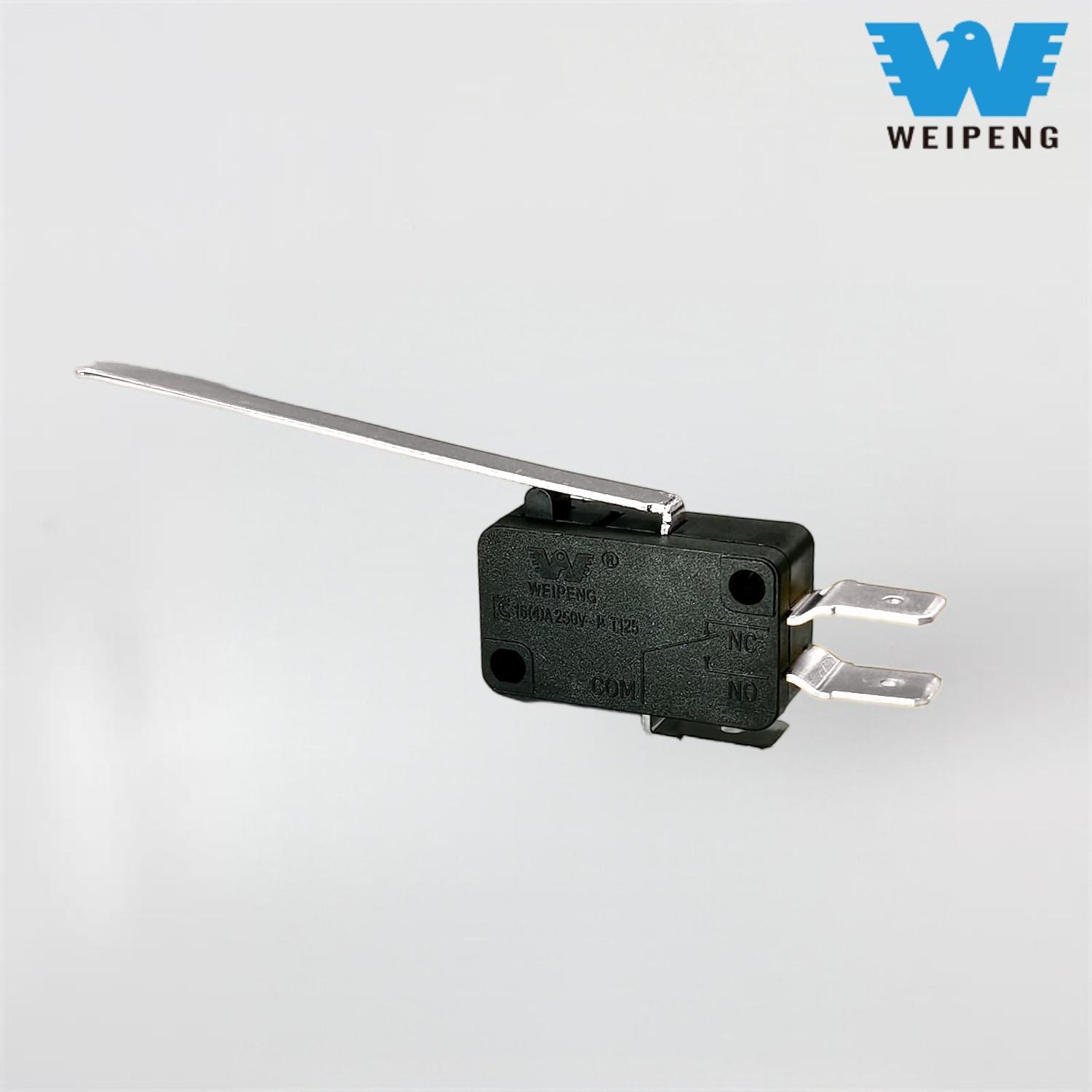

Mikro stikalo z dolgo roko je primer mikro stikala, ki ima ročico vzvoda, pritrjeno na aktuator. Ročico aktuatorja pritisne ali premakne drug predmet in povzroči, da notranji vzmetni mehanizem hitro spremeni stanje električnega kontakta stikala. Zaradi te funkcije zaskočnega delovanja je mikro stikalo z dolgo roko lahko izjemno zanesljivo, ne glede na to, ali se predmet, ki aktivira stikalo, premika počasi, rahlo ali nestabilno.

Dolga roka zagotavlja večjo razdaljo med prožilnim elementom in prožilno točko stikala kot standardno mikro stikalo. Poleg tega daljša ročica vzvoda olajša aktiviranje stikala v primerjavi s standardnim mikro stikalom. V specifikacijah izdelka boste morda našli izraze za podobne vrste izdelkov, kot so ročica mikro stikala, mikro stikalo z dolgim ​​vzvodom, hitro stikalo z ročico, končno mikro stikalo in miniaturno stikalo z vzvodom. Ti se na splošno nanašajo na izdelke podobne funkcije; vendar se lahko dimenzije, konfiguracije aktuatorjev in električne vrednosti razlikujejo od modela do modela.

Funkcionalnost mikrostikala z dolgo roko

V ohišju mikro stikala so fiksni in premični kontakti povezani z vzmetnim mehanizmom. Ko je v normalnem položaju, je lahko vezje zaprto ali odprto, odvisno od tega, kako je bilo ožičeno skozi normalno odprt ali normalno zaprt terminal. Delovna sila skozi vzvodno ročico se prenese na aktivacijski element znotraj mikro stikala. Ko sila delovanja doseže delovno točko, mehanizem zaskočnega delovanja skoraj v trenutku spremeni stanje kontakta, preden se vrne v prvotni položaj, ko je sila odstranitve.

Ta hiter prehod zmanjša iskrenje kontaktov, poveča natančnost proizvedenih signalov in izboljša mehansko dolgo življenjsko dobo kontaktov. Zaradi teh razlogov se mikro stikala običajno uporabljajo v aplikacijah, kjer bo prišlo do pogostih cikličnih preklapljanj, natančnega zaznavanja, kompaktnih namestitev in doslednega električnega izhoda.

kjeMikro stikala z dolgo rokose pogosto uporabljajo

Mikro stikalo z dolgo roko se zaradi svoje kompaktne velikosti, natančnosti in zelo preproste mehanske integracije pogosto uporablja v številnih panogah. V domovih se uporabljajo v napravah, kot so mikrovalovne pečice, pralni stroji, pomivalni stroji, aparati za kavo, hladilniki in klimatske naprave za zaznavanje stanja odprtih ali zaprtih vrat, položaja pokrova in nivoja vode za operativne funkcije in varnostni nadzor.

V industrijski in komercialni uporabi se mikro stikala z dolgo roko običajno uporabljajo kot končna stikala, naprave za zaznavanje položaja in varnostna stikala. Obširno se uporabljajo tudi v prodajnih avtomatih, igralnih avtomatih, pisarniški opremi, električnih ključavnicah, medicinskih napravah, 3D tiskalnikih, pakirnih strojih in avtomobilski opremi. Zagotavljajo ekonomično sredstvo za pretvorbo mehanskega gibanja v električni signal.

Vrste ročic in aktuatorjev

Za mikro stikala z vzvodi z dolgimi kraki je na voljo več različnih oblik ročic. Ravna dolga ročica je najpogostejši slog in se uporablja za splošno zaznavanje položaja in osnovni mehanski kontakt. Ročice z valji uporabljajo valjčke na koncu svojih ročic, zaradi česar drsenje po stikalu manj obremenjuje predmet in zmanjšuje trenje. Simulirani valjčni vzvodi imajo ukrivljen konec roke namesto običajnega vrtljivega valja in zato nudijo bolj gladek stik z nižjimi stroški.

Ko izbirate mikro stikalo z določeno ročico vzvoda, pazite, da preverite smer gibanja vzvoda, saj ga lahko udarec pod nepravilnim kotom poškoduje in povzroči prezgodnjo okvaro. Stabilnost in življenjsko dobo katerega koli mikro stikala z dolgo roko je mogoče močno izboljšati, če zagotovite ustrezno poravnavo, dolžino vzvoda in prostor za sprostitev.

Kako izbrati mikro stikalo z dolgo roko

Najboljši način za izbiro stikala je, da začnete z delovnimi parametri stikala. Upoštevati morate, kaj bo stikalo zaznalo, kako pogosto bo stikalo aktivirano, koliko toka bo teklo skozi stikalo in kakšnim pogojem bo stikalo izpostavljeno. Če preklapljate signale pri nizki napetosti, sta lahko zanesljivost kontaktov in stabilno delovanje bolj kritična kot preklapljanje velikih količin toka. Če menjate motorje ali napajanje, morate dati večji poudarek električnim ocenam in kontaktnim materialom.

Pomembno je tudi izmeriti razmik med montažnimi luknjami, velikost ohišja, položaj vzvoda in usmerjenost sponk. Na montažo lahko vpliva že majhna sprememba dimenzij. Pri zamenjavi naprave z obstoječim modelom pošljite informacije o namestitvi vašega prodajalca, kot so slike, risbe, nazivne vrednosti napetosti/toka, informacije o terminalih in številke delov. Za razvoj novih izdelkov preizkusite vzorce v dejanskih delovnih pogojih pred masovno proizvodnjo, da boste vedeli, ali so izpolnjeni obratovalna sila, zanesljivost kontakta in tolerance namestitve.

Mikrostikalo z dolgo rokoPriporočila za nakup

Pri nakupu mikro stikala z dolgo roko v imenu proizvodnih ali vzdrževalnih potreb OEM je nakup od nekoga, ki lahko zagotovi kontinuiteto, enako pomemben kot cena. Če kupite poceni stikalo, ki vam omogoča različne stopnje potisne sile ali odpove zelo kmalu po nakupu, boste imeli znatne stroške zaradi vračil izdelkov, izpadov ali pritožb glede izdelkov. Poiščite dobavitelje, ki lahko zagotovijo tehnično pomoč, so sposobni dosledne proizvodnje ter nudijo jasno dokumentacijo in certifikate stikala.

Čeprav se ročica mikro stikala morda ne zdi zelo pomembna, je ključnega pomena za varnost, nadzor in uporabniško izkušnjo. S poznavanjem sloga aktuatorja, električne ocene, pogojev namestitve in kakovosti mikrostikal z dolgimi kraki lahko vsak, ki kupi ročico mikro stikala za aparat, kompaktno končno stikalo ali vzdržljivo stikalo za zaznavanje za projekte OEM, izbere stikalo, ki zagotavlja zanesljivo storitev skozi celotno življenjsko dobo aplikacije z minimalnimi težavami in izpadi servisa.
