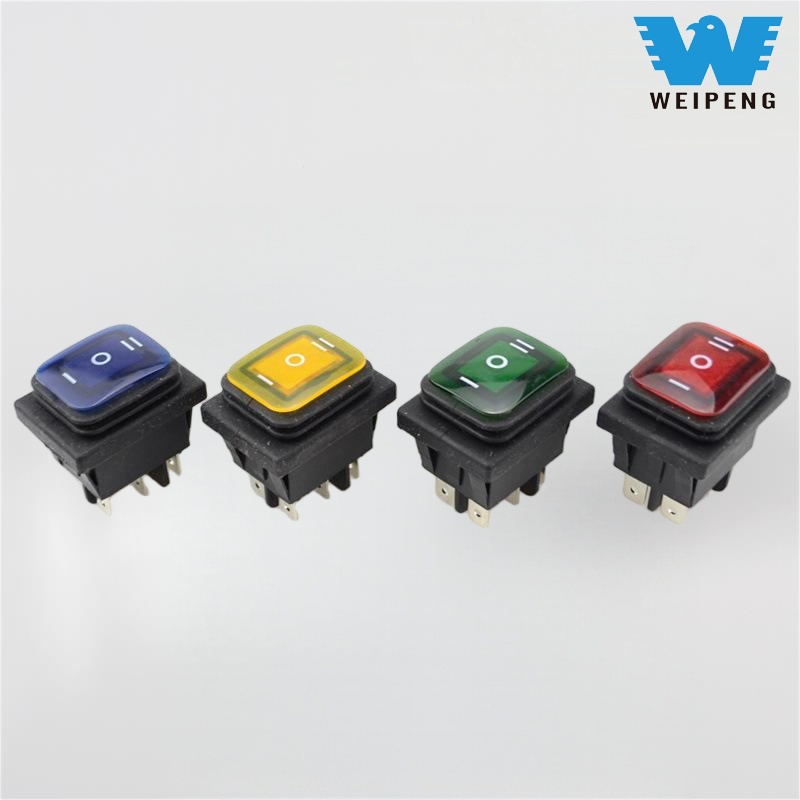

Kako deluje 6-polno pregibno stikalo?

Verjetno ste enega udarili, ne da bi dvakrat premislili. Ta zadovoljiv klik preklopnega stikala je povsod – na vaši zbiralni črpalki, grelniku avtomobilskih sedežev ali namiznem brusilniku. Toda ko preklopite standardno stikalo za luči, zlomite samo eno žico. Zakaj torej a6-polno preklopno stikalopotrebujete šest kovinskih zank, ki se skrivajo spodaj? Ker ta majhna komponenta ni le gumb za vklop/izklop. To je majhen prometni policist. Nadzira dve neodvisni vezji hkrati in v nekaterih primerih zasveti, da vam pove, da je napajanje pod napetostjo. Odprimo pokrov motorja in poglejmo, kaj ti zatiči dejansko počnejo.

6-polno pregibno stikalo je dvopolno stikalo z dvojnim preklopom (DPDT). V navadni angleščini to pomeni, da lahko hkrati nadzoruje dve ločeni napravi ali dve funkciji ene naprave. Za razliko od preprostega 2-polnega stikala, ki samo prereže eno žico, je to za bolj zapletena opravila, kjer morate obrniti motor ali preklapljati med dvema viroma napajanja.

Če želite razumeti, kako deluje, morate poznati postavitev žebljičkov. Ne potrebujete diplome inženirja; le pomislite nanje v parih.

- Pin 1 in 2 (vhodi): To so vaši "skupni" terminali. Običajno se priključijo na vaš glavni vir napajanja (baterija ali stenski adapter).

- Pin 3 in 4 (izhodni niz 1): povezujeta se s prvo napravo ali prvo funkcijo (npr. "naprej" na motorju).

- Pin 5 in 6 (izhodni niz 2): povezujeta se z drugo funkcijo (npr. "vzvratno").

Kaj se zgodi, ko ga obrnete?

Tukaj je čarobni trik. Gugalnik ima v notranjosti kovinski most, ki se premika, ko ga pritisnete.

- Položaj 1 (Gor/Na A): most povezuje Pin 1 s Pin 3 in istočasno povezuje Pin 2 z Pin 5. Moč teče do funkcije A.

- Položaj 2 (na sredini/izklopljeno): nič se ne poveže. Most stoji v nevtralnem položaju. Vezje je mrtvo.

- Položaj 3 (navzdol/na B): most povezuje Pin 1 s Pin 4 in Pin 2 z Pin 6. Zdaj moč teče do funkcije B.

Kot kupec običajno potrebujete samo 6-polno preklopno stikalo za dve posebni težavi:

1.  Prestavljanje enosmernega motorja: pomislite na vitel ali dvigalo. Pozitivno napetost morate poslati v eno smer, da greste navzgor, in obrniti polariteto, da greste navzdol. 4-polno stikalo tega ne more narediti varno, vendar6-polnidesign notranje obravnava "crossover".

2. Dvojni nadzor napetosti: morda imate napravo, ki deluje na 12 V in 24 V, ali pa želite izbirati med "napajanjem iz baterije" in "napajanjem iz generatorja." To stikalo izolira obe liniji.

The Light Issue (običajni glavobol kupca)

Veliko 6-polnih preklopnih stikal ima vgrajeno LED. Vendar te luči zahtevajo ozemljitveno pot. Če vaše stikalo ne sveti, ne domnevajte, da je pokvarjeno. Verjetno boste morali napeljati določeno ozemljitveno žico na "ozemljitveni" zatič (pogosto Pin 7 ali ločen terminal, odvisno od znamke). Če ignorirate LED, mehansko preklapljanje še vedno dobro deluje.

Takeaway

Za trenutek pozabite na zapletene sheme ožičenja. Samo zapomni si: a6-polno preklopno stikaloje dve ločeni 3-polni stikali, zlepljeni v eno ohišje. Obstaja za upravljanje dveh različnih dejanj (kot je visoka/nizka hitrost ali naprej/nazaj) z enim gumbom. Če vaš projekt zahteva obračanje motorja ali upravljanje dveh virov energije, končno veste, zakaj osnovno 2-polno stikalo ne bi rešilo tega.
