HK-14 stransko dvonožno mikro stikalo z ravno ročico

Kot merilni model serije mikro stikal Yueqing Tongda Wire Electric Factory stransko dvonožno mikro stikalo HK-14 z ravno ročico odlikuje "visoka občutljivost, ultra dolga življenjska doba in prilagodljivost več scenarijem" kot svoje glavne prednosti. Z integracijo 35-letnega strokovnega znanja podjetja na področju proizvodnje stikal je postal ključna krmilna komponenta v gospodinjskih aparatih, avtomobilski elektroniki, industrijski avtomatizaciji in na drugih področjih, zahvaljujoč minimalni kontaktni vrzeli in mehanizmu hitrega delovanja. Njegovo delovanje in zanesljivost je potrdilo več uglednih organizacij po vsem svetu, kar mu zagotavlja glavni položaj v tržni niši.

Model:HK-14-1X-16A-903

Pošlji povpraševanje

Opis izdelka

WEIPENG® je vodilniHK-14 stransko dvonožno mikro stikalo z ravno ročico proizvajalci, dobavitelji in izvozniki.

Predstavitev mikro stikala

Serija izdelkov ima integrirano strukturo embalaže z visokoelastičnimi silikonskimi tesnilnimi obroči, vdelanimi v šive lupine, v kombinaciji s postopkom zaskočnega zapiranja za učinkovito odpornost na težke okoljske pogoje, kot so prah, olje in lahki brizgi. Vgrajeni prenapetostni zaščitni mehanizem omogoča, da se kontakti hitro odklopijo, ko tok preseže 1,5-kratno nazivno vrednost, kar preprečuje, da bi preobremenitev tokokroga poškodovala opremo. Vrste priključkov so na voljo v štirih specifikacijah: spajkani, z jezičkom (možnosti 2,8 mm/4,8 mm), z vijačno ključavnico in s hitrim priključkom, primerni za različne načine namestitve, kot je spajkanje tiskanega vezja in povezave kabelskega snopa, z vzdržljivostjo vstavljanja priključka ≥50-krat in visoko stabilnostjo povezave. Izdelek je prestal preskus slanega pršila (48 ur) in preskus staranja pri vlagi (96 ur) in lahko ostane stabilen v posebnih okoljih, kot so obalna območja in pogoji visoke temperature/vlažnosti.

Tipični priljubljeni modeli in scenariji uporabe:

HK-14-1X-16A-P-200: normalno odprta, 16A 250VAC, kovinska valjčna aktivatorska palica — primerna za krmiljenje omejitve hoda na proizvodnih linijah za industrijsko avtomatizacijo, zasnova valja zmanjšuje mehansko obrabo

HK-14-1-16AP-715: normalno zaprt, 16A 250VAC, kratka valjčna aktivatorska palica — primerna za natančno proženje v opremi za medicinsko testiranje, normalno zaprta zasnova zagotavlja varnost opreme, ko je izklopljena

HK-14-16AP-605: Preklopni tip, 16A 250VAC, široka temperaturna zasnova — primerna za stikala za nadzor temperature v baterijskih sklopih novih energetskih vozil, široko temperaturno območje -40°C~125°C, primerno za ekstremna okolja v vozilu

HK-14-1X-5A-320: normalno odprta, 5A 250VAC, sprožilna palica z gumbi — primerna za stikala vrat mikrovalovne pečice, odziven pritisk, visoka varnostna zaščita

Scenariji uporabe

Gospodinjski aparati: nadzor vrat mikrovalovne pečice, nadzor programa pralnega stroja, nastavitev hitrosti ventilatorja klimatske naprave, zagotavljanje varnega delovanja opreme

Industrijska avtomatizacija: pozicioniranje proizvodne linije, robotski mejni nadzor, nadzor start-stop tekočega traku, izboljšanje učinkovitosti proizvodnje za 35 %

Avtomobilska elektronika: dvig avtomobilskih stekel, nastavitev sedeža, zaznavanje prtljažnika, primerno za težka okolja v vozilu

Medicinski pripomočki: Nadzor kirurške opreme, proženje signala instrumenta za zaznavanje, izpolnjevanje varnostnih standardov medicinskega razreda

Vojaška industrija: nadzor oborožitvene opreme, preklapljanje komunikacijskih naprav, prilagajanje ekstremnim delovnim pogojem in visokim zahtevam glede zanesljivosti

Parameter mikro stikala (specifikacija)

Tehnične lastnosti stikala:
POSTAVKA	Tehnični parameter		Vrednost
1	Električna ocena		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktna odpornost		≤30mΩ Začetna vrednost
3	Izolacijska upornost		≥100MΩ (500VDC)
4	Dielektrik Napetost	Med nepovezani terminali	1000V/0,5mA/60S
		Med terminali in kovinski okvir	3000V/0,5mA/60S
5	Električna življenjska doba		≥50000 ciklov
6	Mehansko življenje		≥1000000 ciklov
7	Delovna temperatura		-25 ~ 125 ℃
8	Delovna frekvenca		električni : 15 ciklov Mehansko: 60 ciklov
9	Odporen na vibracije		Frekvenca vibracij: 10~55HZ; Amplituda: 1,5 mm; Tri smeri: 1H
10	Sposobnost spajkanja: Več kot 80 % potopljenega dela mora biti prekrita s spajkanjem		Temperatura spajkanja: 235±5 ℃ Čas potopitve: 2~3S
11	Spajkalna toplotna odpornost		Potopno spajkanje: 260±5℃ 5±1S Ročno spajkanje: 300±5℃ 2~3S
12	Varnostna potrdila		UL、CSA、VDE、ENEC、TUV、CE、KC、CQC
13	Testni pogoji		Temperatura okolja: 20±5 ℃ Relativna vlažnost: 65±5% RH Zračni tlak: 86 ~ 106 KPa

Funkcija in uporaba mikro stikala

1.Sate, zanesljivo osnovno stikalo
2. Lep videz, tesna navezava. Značilnosti: majhna kontaktna zračnost, hitro delovanje, visoka občutljivost in majhen 3. delovni hod.
4.Long lite, visoka zanesljivost
5. Različne kontaktne sponke
6. Varnety temperaturne stopnje
7.Različne ročice
8. Uporabite plastiko ali termoplast
9. Široko uporabljena domača elektronska oprema, avtomatska strojna komunikacija, elektron, aparati in 10. instrumenti, električno orodje za gibanje itd.

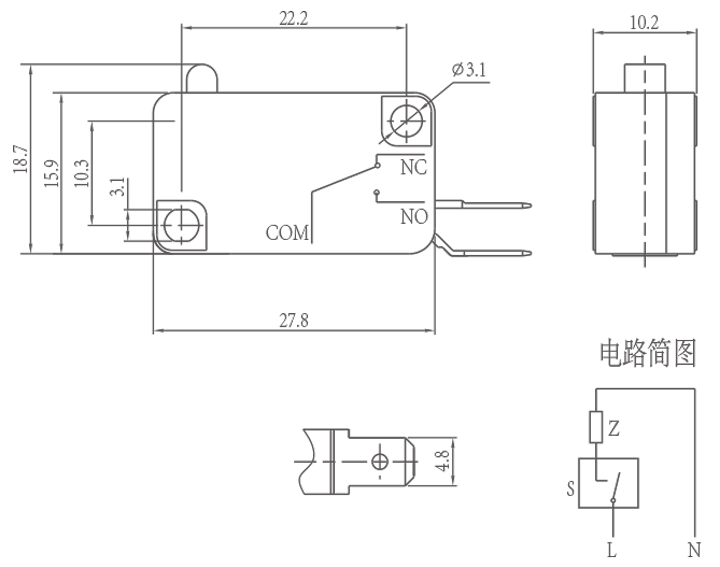

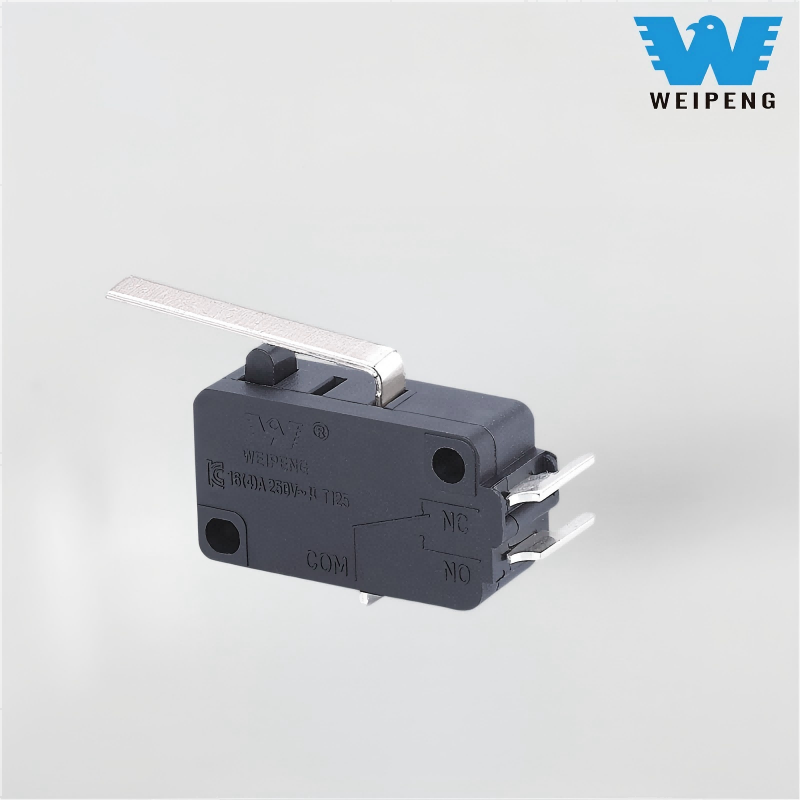

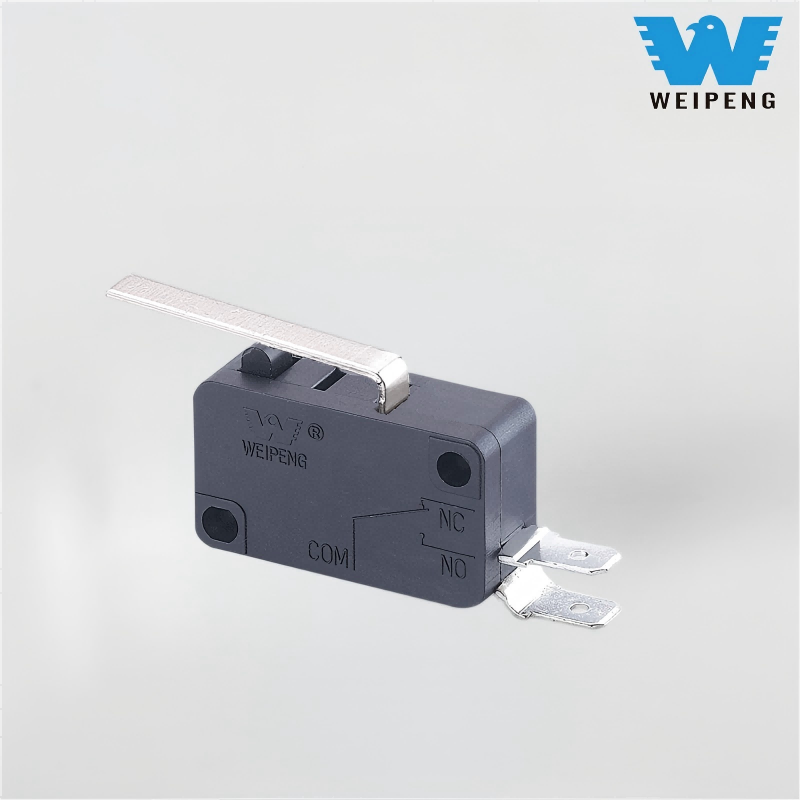

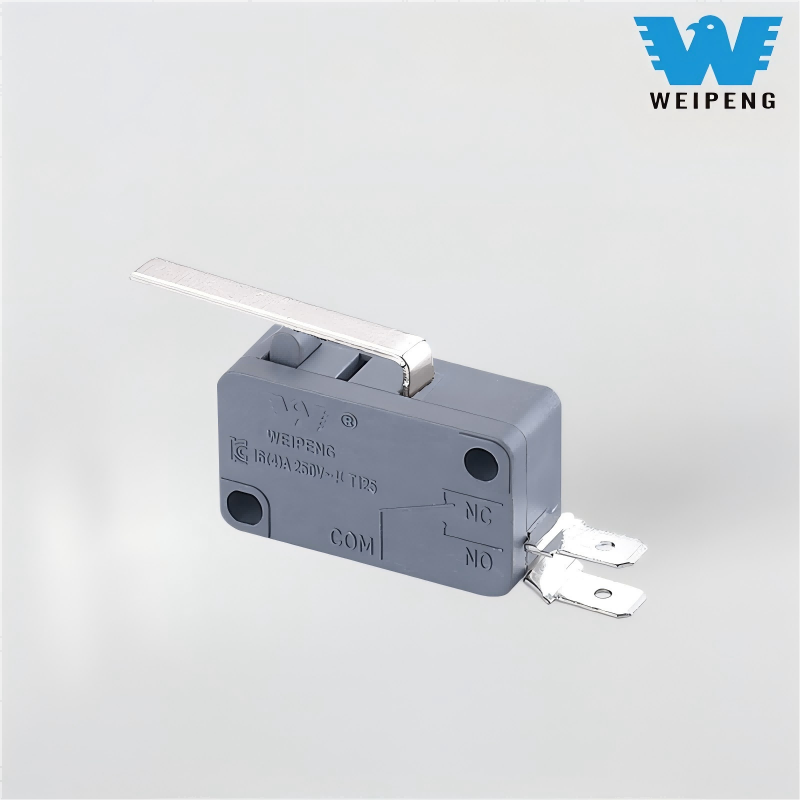

Podrobnosti mikro stikala
