21*15 mm dvopolno stikalo PCB za spajkanje

WEIPENG® je priznani proizvajalec in dobavitelj napajalne vtičnice za pregibno stikalo TongDa na Kitajskem z dolgoletnimi izkušnjami pri zagotavljanju visokokakovostnih rešitev. Zaradi konkurenčnih cen in vse večje priljubljenosti na evropskih in ameriških trgih smo popoln dolgoročni partner za vse vaše zahteve On Ff On Round Rocker Switch na Kitajskem.

Model:GQ111-2-504

Pošlji povpraševanje

Opis izdelka

WEIPENG® je vodilni proizvajalec, dobavitelj in izvoznik stikala za spajkalno ročico PCB z dvema nožicama 21*15 mm.

Funkcija napajalne vtičnice za pregibno stikalo TongDa

Osrednji sprožilni sistem serije izdelkov je bil optimiziran v več generacijah: uporablja strukturo "uravnoteženega zibalnika z dvojno točko z ojačanim vzmetnim sklopom". Stiskalni hod je natančno nadzorovan med 1,2–1,8 mm, delovna sila pa je kategorizirana glede na scenarije uporabe: 1,5–3N za gospodinjske tipe z lahkim dotikom in 3–5N za industrijske tipe proti napačnemu delovanju. Povratne informacije sprožilca so jasne in čiste, s čimer se popolnoma izognete težavam, kot so "zataknjeni pritiski ali ohlapnost pri vožnji".

»Zahvaljujoč natančni mehanski strukturi in visokokakovostnim materialom življenjska doba serije izdelkov močno presega industrijske standarde: mehanska življenjska doba splošnih modelov doseže 100.000 stiskalnih ciklov, električna življenjska doba pa presega 80.000 ciklov; pri industrijskih modelih se mehanska življenjska doba poveča na 150.000 ciklov, električna življenjska doba pa presega 120.000 ciklov. scenariji z visoko pogosto dnevno uporabo, kot so komercialni sistemi POS in krmilniki razsvetljave v delavnicah, lahko naprave delujejo brez napak več kot pet let. Testi v določenem obratu za proizvodnjo elektronike so pokazali, da se je čas izpada opreme zmanjšal za 60 % v primerjavi z uporabo običajnih preklopnih stikal.

Tehnične lastnosti stikala:
POSTAVKA	Tehnični parameter		Vrednost
1	Električna ocena		10(1,5)A/16(3)A/10(3)A 250VAC
2	Kontaktna odpornost		≤50mΩ Začetna vrednost
3	Izolacijska upornost		≥100MΩ (500VDC)
4	Dielektrik Napetost	Med nepovezani terminali	1500V/0,5mA/60S
		Med terminali in kovinski okvir	3000V/0,5mA/60S
5	Električna življenjska doba		≥10000 ciklov
6	Mehansko življenje		≥100000 ciklov
7	Delovna temperatura		0~125 ℃
8	Delovna frekvenca		Električni: 15 ciklov Mehansko: 60 ciklov
9	Odporen na vibracije		Frekvenca vibracij: 10 ~ 55 HZ; Amplituda: 1,5 mm: Tri smeri: 1H
10	Sposobnost spajkanja: Več kot 80 % potopljenega dela mora biti prekrita s spajkanjem		Temperatura spajkanja: 235±5 ℃ Čas potopitve: 2~3S
11	Spajkalna toplotna odpornost		Potopno spajkanje: 260±5℃ 5±1S Ročno spajkanje: 300±5℃ 2~3S
12	Varnostna potrdila		UL、CSA、VDE、ENEC、TUV、CE、CQC
13	Testni pogoji		Temperatura okolja: 20±5 ℃ Relativna vlažnost: 65±5% RH Zračni tlak: 86 ~ 106 KPa

TongDa Rocker Switch Supply Socket Application

Sektor pametnega doma: modeli za splošno uporabo (kot so izpeljanke HK-04G) s svojo kompaktno velikostjo (20 × 15 × 10 mm) so vgrajeni v pametne svetlobne plošče in stenske vtičnice. Potem ko ga je sprejela vodilna blagovna znamka pametnega doma, je zadovoljstvo uporabnikov z 'tipnim občutkom gumba' doseglo 96 %.

Sektor komercialne opreme: modeli z visoko obremenitvijo 16 A, prilagojeni za krmiljenje moči kavnih avtomatov, komercialnih pečic in registrskih blagajn, z lahkoto prenesejo trenutni udarni tok ob zagonu opreme. Po serijski uvedbi v verigi kavarn se je čas izpada opreme zaradi okvar stikala zmanjšal za 85 %.

Pomožna industrijska oprema: modeli z visokim tokom 20 A (kot je serija HK-14) se uporabljajo za krmiljenje tokokroga majhne transportne opreme in grelnih svetilk v delavnicah. Visokotemperaturna odpornost T125 jim omogoča, da prenesejo visokotemperaturno okolje v območjih odvajanja toplote opreme. Tovarna strojev ni poročala o poslabšanju delovanja po 18 mesecih uporabe.

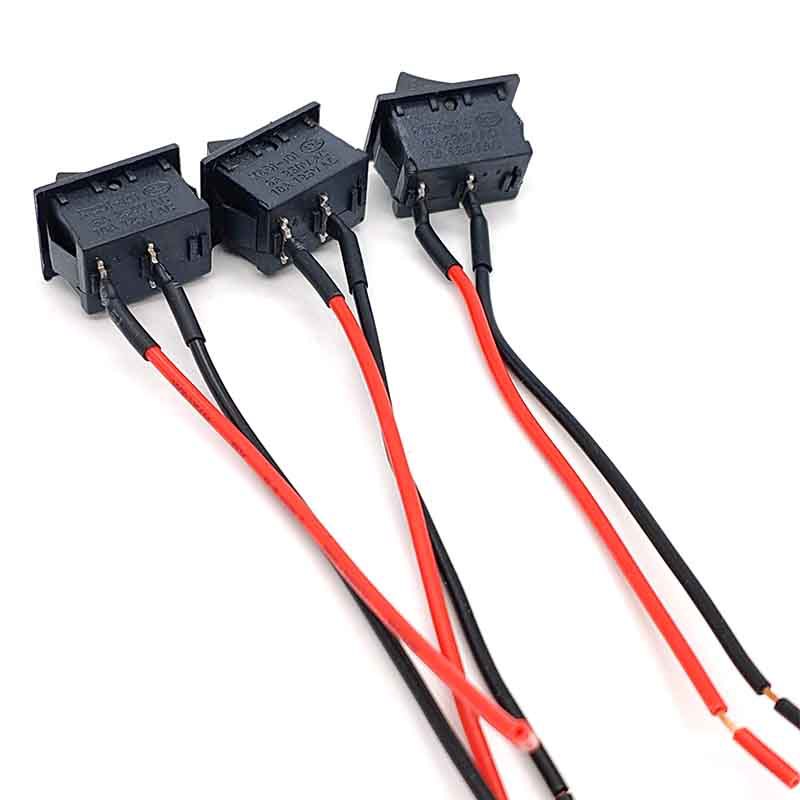

Podrobnosti napajalne vtičnice za pregibno stikalo TongDa
