Kot primerjalni model serije mikrostikal Yueqing Tongda Wire Electric Factory ima 16A veliko mikro stikalo za gospodinjske aparate, odporno na toploto, glavne prednosti "visoke občutljivosti, ultra dolge življenjske dobe in prilagodljivosti na več scenarijev". Z integracijo 35-letnega strokovnega znanja podjetja na področju proizvodnje stikal je postal ključna krmilna komponenta v gospodinjskih aparatih, avtomobilski elektroniki, industrijski avtomatizaciji in na drugih področjih, zahvaljujoč minimalni kontaktni vrzeli in mehanizmu hitrega delovanja.
Predstavitev mikro stikala

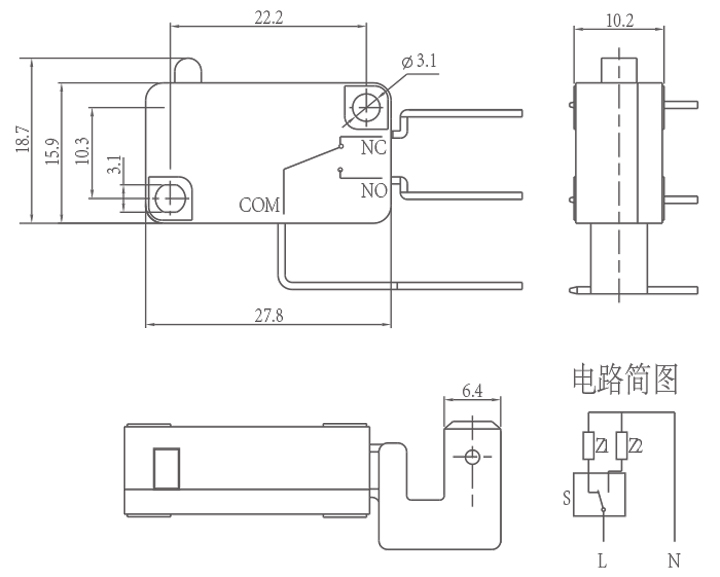

HK-14 ima osnovno strukturo brez ročaja z ravnim vrhom, s standardnim 3-polnim SPDT dizajnom, ki združuje normalno odprte in normalno zaprte funkcije. Celotno ohišje je kompaktno, združljivo s standardnimi luknjami za montažo stikala in pritrditvijo v obliki reže ter lahko neposredno nadomesti navadna mikro stikala iste specifikacije brez dodatnih sprememb. Pritisk gumba je oster z zmernim hodom, sproži se občutljivo, ne da bi se zataknil, in ni nagnjen k lažnim sprožilcem ali težavam s kontaktom.
Parameter mikro stikala (specifikacija)
| Tehnične lastnosti stikala: | |||
| POSTAVKA | Tehnični parameter | Vrednost | |
| 1 | Električna ocena | 5(2)A/10A/16(3)A/21(8)A 250VAC | |
| 2 | Kontaktna odpornost | ≤30mΩ Začetna vrednost | |
| 3 | Izolacijska upornost | ≥100MΩ (500VDC) | |
| 4 |
Dielektrik Napetost |
Med nepovezani terminali |
1000V/0,5mA/60S |
|
Med terminali in kovinski okvir |
3000V/0,5mA/60S | ||
| 5 | Električna življenjska doba | ≥50000 ciklov | |
| 6 | Mehansko življenje | ≥1000000 ciklov | |
| 7 | Delovna temperatura | -25 ~ 125 ℃ | |
| 8 | Delovna frekvenca |
električni : 15 ciklov Mehansko: 60 ciklov |
|
| 9 | Odporen na vibracije |
Frekvenca vibracij: 10~55HZ; Amplituda: 1,5 mm; Tri smeri: 1H |
|
| 10 |
Sposobnost spajkanja: Več kot 80 % potopljenega dela mora biti prekrita s spajkanjem |
Temperatura spajkanja: 235±5 ℃ Čas potopitve: 2~3S |
|
| 11 | Spajkalna toplotna odpornost |
Potopno spajkanje: 260±5℃ 5±1S Ročno spajkanje: 300±5℃ 2~3S |
|
| 12 | Varnostna potrdila | UL、CSA、VDE、ENEC、TUV、CE、KC、CQC | |
| 13 | Testni pogoji |
Temperatura okolja: 20±5 ℃ Relativna vlažnost: 65±5% RH Zračni tlak: 86 ~ 106 KPa |
|
Funkcija in uporaba mikro stikala

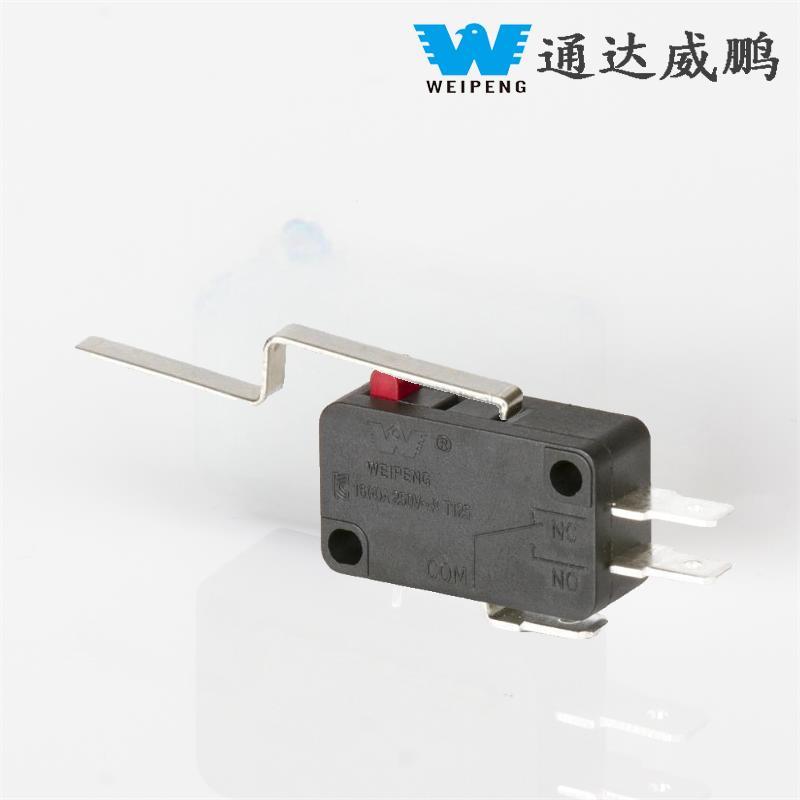

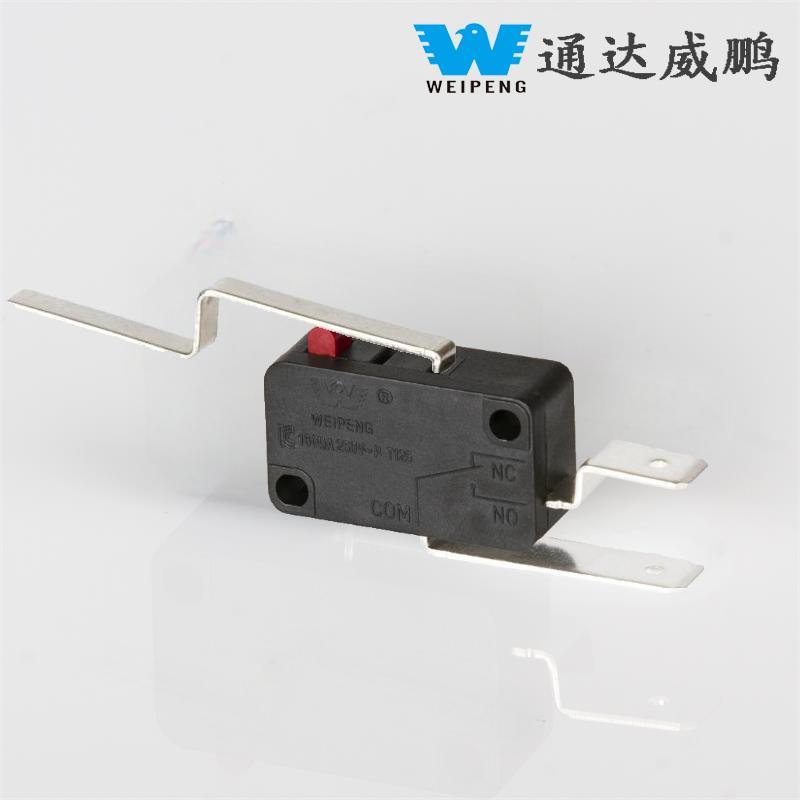

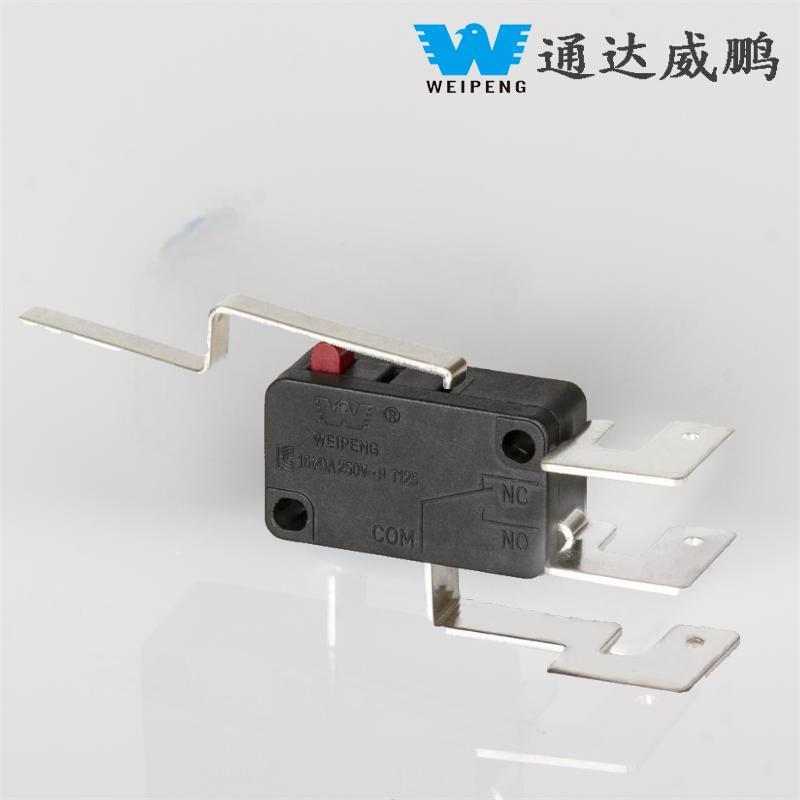

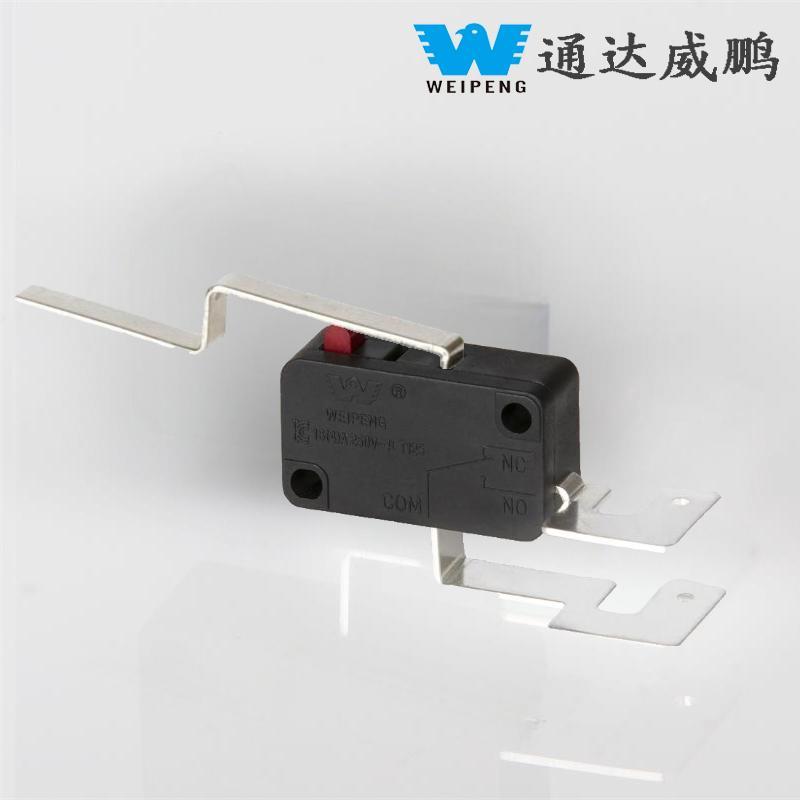

Podrobnosti mikro stikala
